Втулка скольжения штанги мотокосы ROYI Ø8 × Ø23,65 мм

Втулка скольжения штанги мотокосы ROYI Ø8 × Ø23,65 мм

Деталь предназначена для установки внутри штанги мотокосы и направляет приводной вал в трубе. Центральное отверстие соответствует валу диаметром 8 мм, а наружная посадочная часть имеет диаметр 23,65 мм. Втулка поддерживает вал относительно стенок штанги во время вращения, поэтому ее состояние важно для правильной посадки деталей внутри трубы. Она используется при ремонте штанги, если штатная втулка изношена, деформирована, повреждена при разборке или отсутствует.

Назначение и основные параметры

• Тип детали: втулка скольжения приводного вала штанги мотокосы.
• Внутренний диаметр: 8 мм.
• Внешний диаметр: 23,65 мм.
• Место установки: внутри трубы штанги, между приводным валом и внутренней поверхностью трубы.
• Бренд: ROYI.

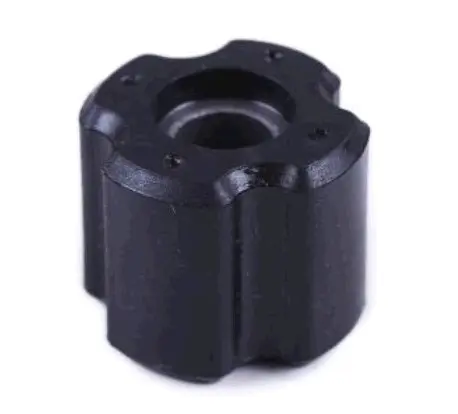

Корпус выполнен в черном цвете, имеет профилированную наружную форму и сквозное центральное отверстие. При подборе нужно учитывать не только два диаметра, но и общий профиль детали: втулка должна размещаться в предусмотренном посадочном месте без перекоса, а вал — проходить через центральный канал без заедания. Материал, высота и другие неуказанные размеры не следует выбирать по аналогии; их лучше сопоставить со снятой деталью.

Как проверить совместимость

Основной критерий — сочетание внутреннего Ø8 мм и внешнего Ø23,65 мм. Оба значения проверяют отдельно. Для внутреннего размера измеряют участок приводного вала, который проходит через втулку. Профиль соединения на концах вала не заменяет этот замер. Для внешнего размера измеряют внутреннее посадочное пространство трубы, а не ее наружный диаметр. Обозначение самой штанги или приблизительный диаметр трубы не дают достаточной точности.

У втулок для мотокос встречаются очень близкие наружные размеры, включая варианты 23,5 и 23,65 мм. Эти значения нельзя округлять или считать взаимозаменяемыми без замера. Даже небольшая разница может изменить плотность посадки: слишком свободная деталь не будет стабильно удерживаться в трубе, а чрезмерно плотная может деформироваться при установке или затруднить прохождение вала. Если модель мотокосы не дает точного номера детали, надежнее сравнить старую втулку по внутреннему и внешнему диаметрам, высоте, форме наружных выступов и конфигурации отверстия.

Когда нужна замена

Втулку проверяют при появлении люфта вала внутри штанги, постороннего шума, ощутимой вибрации либо следов контакта вала с деталями штанги. Основанием для замены также служат трещины, заметная деформация, выработка центрального отверстия или повреждение наружных посадочных участков. Перед покупкой полезно осмотреть все направляющие в разобранной штанге: в некоторых конструкциях используется несколько втулок, а их количество и расположение зависят от конкретной модели. Замена одной детали должна соответствовать фактическому месту неисправности.

Установка и контроль после ремонта

Штангу разбирают по сервисной схеме конкретной мотокосы, сохраняя порядок расположения внутренних деталей. Посадочное место очищают от загрязнений и остатков разрушенной втулки. Новую деталь вводят ровно, без срезания наружных выступов и без перекоса. Способ смазывания вала и втулок выбирают по инструкции к технике, поскольку требования разных конструкций могут отличаться.

После сборки вал должен проходить через центральное отверстие свободно, без закусывания, но и без заметного поперечного перемещения в зоне опоры. До установки редуктора и запуска мотокосы проверяют, что вал проворачивается равномерно, а втулка не сместилась вдоль трубы. Если люфт, шум или тугое вращение сохраняются, дополнительно проверяют вал, посадочные места и соседние детали штанги.

Эта втулка ROYI подходит для ремонта только при подтвержденной размерной паре Ø8 × Ø23,65 мм и совпадении формы посадки. Такой способ подбора точнее, чем выбор лишь по марке мотокосы, объему двигателя или приблизительному диаметру штанги.
