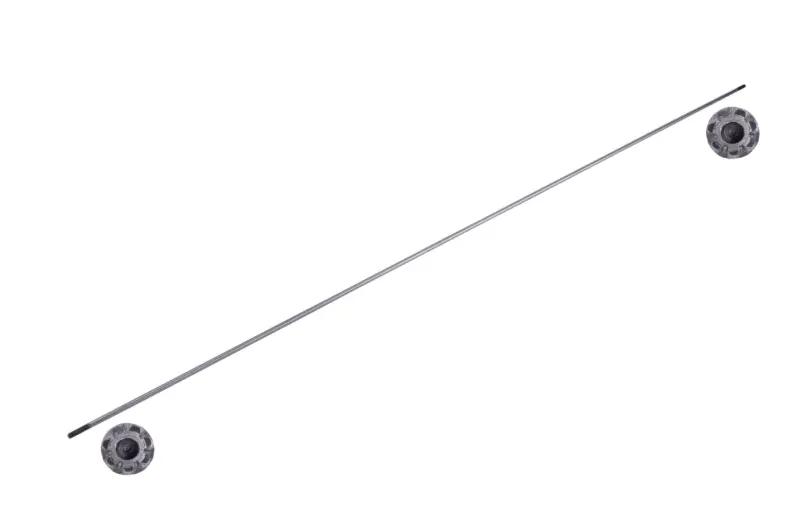

Приводной вал (штанга) мотокосы BEST 7x7T, 8 мм

Приводной вал мотокосы BEST 7x7T диаметром 8 мм устанавливается внутри наружной трубы штанги и передаёт вращение от привода к нижнему редуктору. Это длинная прямая деталь с профильными концами, которые входят в ответные соединения. Вал нужен при замене повреждённого внутреннего привода: от состояния его концов и прямолинейности зависит передача усилия к режущей оснастке.

Когда требуется замена

Повод осмотреть вал — появившиеся вибрации вдоль штанги, металлический стук, перебои во вращении оснастки под нагрузкой. Такие признаки бывают и при неисправностях соседних деталей, поэтому сами по себе ещё не указывают на поломку вала. После извлечения проверяют его прямолинейность, следы трения и состояние обоих концов. Скрученный профиль, сколы и заметно стёртые грани мешают нормальному зацеплению.

Повреждения могут возникать после резкой остановки режущей оснастки, при работе с заедающим редуктором или изношенными опорами внутри трубы. Если новый вал поставить в разбитое ответное соединение, люфт сохранится и начнёт изнашивать новую деталь. Поэтому вместе с валом осматривают приёмные гнёзда, направляющие втулки и саму трубу: изгиб трубы способен вызывать трение даже при исправном приводе.

Что сверить при подборе

Ориентиры этого исполнения — диаметр 8 мм и обозначение 7x7T. Одного совпадения диаметра недостаточно: вал должен подходить по длине и соединениям с обеих сторон. Надёжнее сравнивать его со снятой деталью, сохранившей исходную форму, и с требованиями к приводу конкретной мотокосы.

• Измерьте полную длину старого вала от торца до торца, а диаметр — на неповреждённом участке.
• Сопоставьте профиль обоих концов, количество выступов и длину участков, входящих в ответные гнёзда.
• Проверьте форму торцов и наличие конструктивных упоров, если они предусмотрены вашим приводом.
• Осмотрите места соединения: округлённые грани и выраженный люфт требуют внимания к сопряжённой детали.

Слишком короткий вал может входить в соединение лишь частично, из-за чего нагрузка приходится на небольшой участок профиля. Слишком длинный мешает правильно посадить корпус редуктора или верхнее соединение. Несовпадающий профиль нельзя подгонять силой: это повреждает грани и затрудняет последующую разборку.

Особенности установки

Работу выполняют на остановленной и остывшей мотокосе, исключив случайный запуск. Доступ к валу открывают согласно конструкции штанги, снимая необходимое соединение. При извлечении старой детали запоминают её положение и расположение направляющих. Внутреннюю полость очищают от загрязнений и продуктов износа, затем проверяют, свободен ли проход и нет ли повреждённых втулок.

Смазку применяют того типа и в том количестве, которые предусмотрены изготовителем мотокосы. Вал вводят без ударов, аккуратно совмещая профиль с ответными гнёздами. Корпуса должны занять штатное положение без стягивания крепежом через сопротивление. После сборки проверяют крепления и отсутствие заедания при ручной проверке привода по инструкции техники. Короткий пробный запуск проводят с установленными защитными деталями; при стуке или новой вибрации двигатель останавливают и проверяют посадку.
