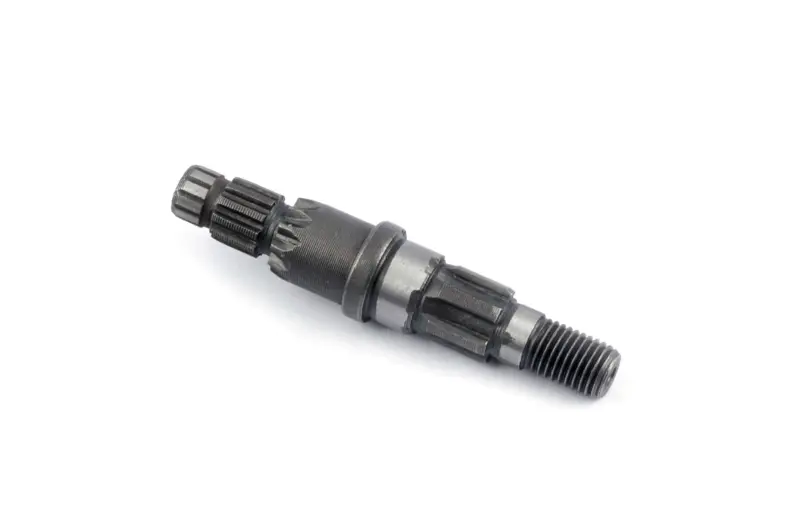

Нижний вал редуктора мотокосы, 82 мм

Нижний вал редуктора мотокосы длиной 82 мм

Деталь предназначена для ремонта нижнего редуктора мотокосы или бензинового триммера. В собранном механизме вал принимает вращение от редукторной пары и передает его установленной режущей оснастке. От его состояния зависят правильное положение сопряженных деталей, равномерное вращение выходной части редуктора и отсутствие лишнего люфта в местах соединения.

Длина вала составляет 82 мм. Этот параметр относится к основным критериям подбора, однако одного совпадения длины недостаточно. Разные редукторы могут отличаться формой шлицевых участков, резьбой, посадочными диаметрами, расположением буртиков и способом фиксации. Перед заказом деталь необходимо сопоставить со снятым валом по всей геометрии, а не только по общему размеру.

Конструкция и назначение

Вал выполнен в ступенчатой форме и имеет несколько функциональных участков. В конструкции предусмотрены зубчатые или шлицевые зоны для соединения с сопряженными деталями редуктора, цилиндрические посадочные поверхности, упорные переходы и наружная резьба на одном конце. Такая конфигурация позволяет валу взаимодействовать с редукторной парой, сохранять заданное осевое положение и передавать вращение к режущей оснастке.

Деталь устанавливается внутри нижнего редуктора — механизма, расположенного у режущей части мотокосы. Приводной вал штанги передает вращение на пару шестерен, а нижний вал выводит его к месту крепления косильной головки, ножа или другой предусмотренной производителем оснастки. Конкретный вариант крепления зависит от конструкции редуктора, поэтому параметры резьбы и посадок следует проверять по демонтированной детали.

Что проверить при подборе

• Общую длину: для этой позиции она составляет 82 мм.
• Резьбовую часть: сравните наружный диаметр, шаг, направление и длину резьбы.
• Соединительные участки: должны совпадать профиль, количество зубьев или шлицев и их расположение.
• Посадки: проверьте диаметры поверхностей под подшипники и положение упорных буртиков.
• Сопряжение с шестерней: форма и размеры участка соединения должны соответствовать штатной редукторной паре.
• Общую конфигурацию: сравните расстояния между ступенями, канавками и переходами по всей длине старого вала.

Подбор по одному названию модели мотокосы может быть недостаточным: в технике одной серии встречаются редукторы разных исполнений. Надежнее демонтировать старую деталь, очистить ее и выполнить прямое сравнение. Если повреждение изменило форму резьбы или шлицев, исходные параметры следует определять по целым участкам и по сопряженным деталям.

Когда требуется замена

Основанием для ремонта служат сорванная или заметно изношенная резьба, повреждение шлицев и зубчатых зон, выработка на посадочных поверхностях, деформация либо ощутимый люфт. Такие дефекты могут сопровождаться стуком, вибрацией, неравномерным вращением оснастки и ухудшением передачи крутящего момента. Перед установкой нового вала следует проверить шестерни, подшипники, фиксирующие детали и корпус редуктора: неисправная сопряженная деталь способна быстро повредить новую запчасть.

Рекомендации по установке

Монтаж выполняют на очищенном и разобранном редукторе. Вал должен входить в предусмотренные посадки без перекоса и ударной подгонки. При сборке сохраняют штатное расположение подшипников, упоров, колец и других фиксаторов, а редуктор заполняют подходящей смазкой в количестве, указанном производителем техники. После сборки проверяют свободное вращение, отсутствие осевого люфта и правильность крепления режущей оснастки. Вал длиной 82 мм подходит для ремонта только того исполнения нижнего редуктора, у которого совпадает весь набор присоединительных размеров.
