Вал повышающей/понижающей передачи КПП 180N/195N (9/12 л.с.) DIGGER

Вал повышающей/понижающей передачи КПП DIGGER для мотоблока

Вал предназначен для ремонта коробки передач мотоблоков и мототракторов с дизельными двигателями типов 180N и 195N мощностью 9 или 12 л.с. Деталь устанавливается в трансмиссию исполнения КПП/6 и служит опорой для шестерен, участвующих в выборе повышенного либо пониженного диапазона. Это отдельный вал, а не зубчатая шестерня: его геометрия задает положение сопряженных деталей внутри корпуса и позволяет им работать в предусмотренной схеме переключения.

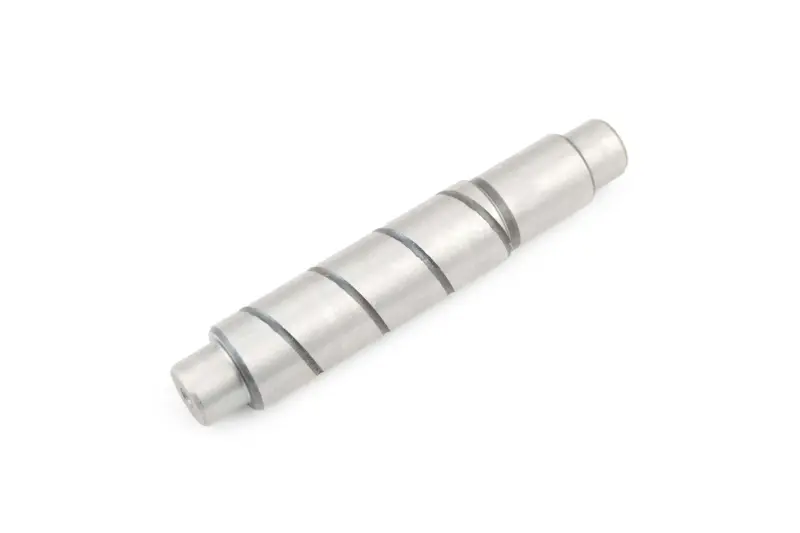

Каталожная длина этого исполнения составляет 152 мм. Вал имеет ступенчатую цилиндрическую форму, несколько посадочных участков и кольцевых проточек. Такая конфигурация должна точно соответствовать деталям конкретной коробки: даже при одинаковом обозначении двигателя трансмиссии разных серий могут различаться. Поэтому маркировки 180N, 195N и мощность техники следует рассматривать как исходные признаки совместимости, а окончательный подбор выполнять по устройству КПП и размерам демонтированного вала.

Что проверить перед выбором

Для уверенной замены сравните старую деталь с новым валом по всей геометрии, а не только по общей длине. Особенно важны посадочные места и взаимное расположение участков, на которых находятся шестерни и сопряженные детали. Несовпадение даже одного диаметра, уступа или проточки может помешать сборке либо нарушить положение шестерен.

• Назначение: вал повышающей и понижающей передачи коробки мотоблока.
• Исполнение трансмиссии: КПП/6 для тяжелых мотоблоков и мототракторов соответствующей конструкции.
• Ориентир по двигателю: дизельные модели 180N и 195N с водяным охлаждением.
• Ориентир по мощности: техника класса 9 и 12 л.с.
• Длина исполнения: 152 мм.
• При сравнении: проверьте диаметры всех посадочных зон, длину крайних шеек, количество и положение кольцевых проточек, ширину ступеней и форму торцов.

Когда вал требует замены

Проверка этой детали актуальна при разборке коробки из-за затрудненного переключения повышенного или пониженного диапазона, постороннего шума, заметного люфта шестерен либо следов износа на посадочных поверхностях. Сам по себе похожий симптом не определяет неисправность вала: одновременно осматривают установленные на нем шестерни, вилку переключения, опоры, фиксаторы и другие сопряженные компоненты. Замена только одной позиции при повреждении соседних деталей не устраняет причину неправильной работы трансмиссии.

Монтаж выполняют при разобранной КПП. Перед сборкой очищают внутренние детали, проверяют состояние посадочных поверхностей и убеждаются, что шестерни устанавливаются в свои положения без перекоса. После установки контролируют свободное перемещение предусмотренных конструкцией деталей, корректное включение обоих диапазонов и отсутствие недопустимого осевого люфта. Смазочный материал и порядок регулировки выбирают по руководству конкретной модели мотоблока или мототрактора.

DIGGER подходит для ремонта только при полном совпадении исполнения коробки и геометрии демонтированного вала. Если техника была ранее переоборудована или КПП уже ремонтировалась, ориентируйтесь на фактически установленную деталь: измерьте ее штангенциркулем и сопоставьте все ступени и проточки. Такой подход помогает выбрать вал без ошибочной привязки исключительно к мощности или обозначению двигателя.
