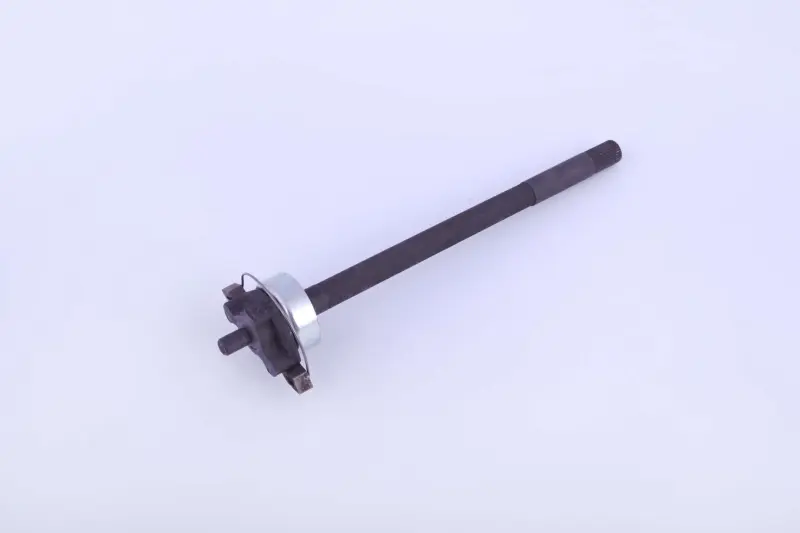

Деталь предназначена для механизма ножного переключения передач мотоцикла ИЖ Планета. Вал принимает движение от установленной снаружи лапки и передает его внутреннему механизму коробки передач. При нажатии лапки вал поворачивается на заданный угол, а храповой механизм воздействует на сектор, обеспечивая следующий шаг выбора передачи. От состояния этой детали зависят полный ход лапки, возврат после нажатия и точность передачи усилия внутрь коробки.

Конструкция включает длинный вал, механизм переключения и возвратную пружину. Наружная часть служит для соединения с лапкой, а противоположная сторона взаимодействует с деталями механизма выбора передач. Такая компоновка позволяет передавать движение через картер и возвращать лапку в исходное положение после каждого нажатия. Вал используется при ремонте штатного механизма, если старая деталь погнута, имеет поврежденную посадку, изношенные шлицы или заметный люфт.

Когда требуется проверка или замена

Поводом для диагностики могут быть увеличенный свободный ход лапки, неполный возврат, пропуск хода либо необходимость прикладывать необычно большое усилие. Эти признаки не всегда связаны только с валом: одновременно проверяют пружину, храповой механизм, сектор, крепление лапки и сопряженные детали коробки. Замена оправдана после обнаружения деформации вала, повреждения шлицевой части, износа посадочных поверхностей или неисправности деталей установленного на нем механизма.

Как подобрать деталь

Название ИЖ Планета определяет семейство мотоциклов, однако перед заказом необходимо сопоставить новую деталь со снятым механизмом. У разных исполнений и ранее ремонтировавшихся двигателей возможны отличия, поэтому одного названия модели недостаточно для безошибочного выбора.

• Сравните общую длину и расположение ступеней вала.
• Проверьте диаметр посадочных участков и форму наружного соединения под лапку.
• Сопоставьте конструкцию храпового механизма, количество и расположение его деталей.
• Убедитесь, что форма сектора, положение пружины и ограничителей соответствуют старому механизму.
• Проверьте расстояния между опорными поверхностями и расположение шайб.

Сравнение выполняют до разборки исправных сопряжений: удобно заранее зафиксировать порядок установки шайб и положение пружины. Если старый вал имеет следы переделки, ориентироваться следует на конструкцию коробки и посадочные места, а не только на внешний вид снятой детали.

Установка и контроль после ремонта

Для замены открывают соответствующую крышку двигателя и снимают вал вместе с храповым механизмом. Регулировочные и упорные шайбы раскладывают в порядке снятия, поскольку их положение влияет на осевой зазор. Перед сборкой очищают посадочные места, проверяют свободу движения сектора и состояние сопряженных деталей. Новый вал не должен заедать, иметь чрезмерный боковой или осевой люфт либо требовать усилия для прохождения посадок.

После установки механизм проверяют до окончательной сборки: лапка должна совершать полный ход, возвращаться после нажатия, а сектор — последовательно переходить в соседние положения. Проверку переключения выполняют без ударов по лапке, проворачивая трансмиссию так, чтобы шестерни могли войти в зацепление. Такой порядок помогает вовремя обнаружить ошибочное положение пружины, шайб или храпового механизма и избежать повторной разборки.

Вал подходит для восстановления механического привода переключения на ИЖ Планета при условии совпадения геометрии и исполнения со штатной деталью конкретного двигателя. Тщательное сравнение перед установкой особенно важно для мотоциклов, которые ранее ремонтировались или собирались с деталями разных модификаций.
