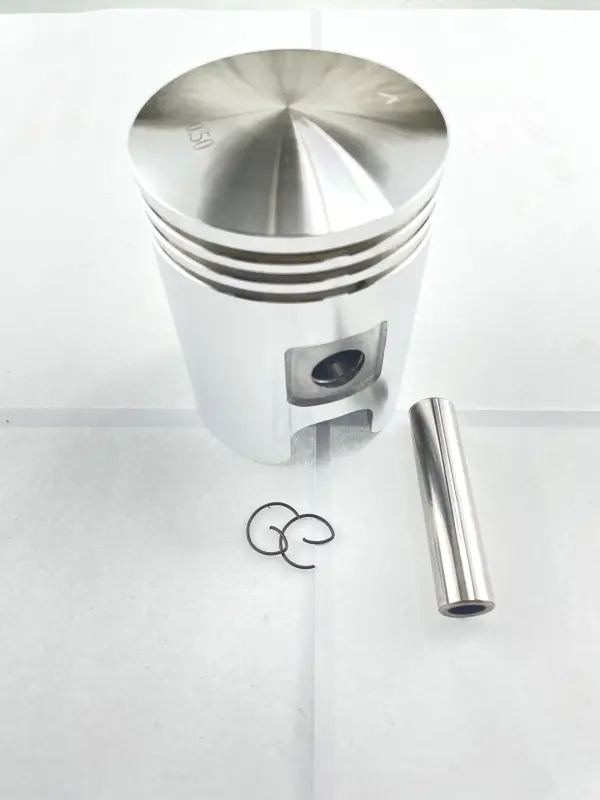

Поршень ИЖ Планета JING, 1-й ремонт, Ø72,50 мм

Поршень ИЖ Планета JING, 1-й ремонт Ø72,50 мм

Поршень первого ремонтного размера предназначен для восстановления цилиндро-поршневой группы мотоциклов ИЖ Планета после износа цилиндра номинального размера. Обозначение Ø72,50 мм соответствует первой ремонтной градации: такую деталь выбирают для цилиндра, который требуется расточить и окончательно обработать под увеличенный размер. Устанавливать ее в цилиндр без предварительных измерений и подготовки нельзя — посадка определяется не только обозначением товара, но и фактическими размерами сопрягаемых деталей.

Назначение и особенности конструкции

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливной смеси и передает усилие через поршневой палец на шатун. Состояние этой пары влияет на компрессию, запуск двигателя, тягу и отсутствие постороннего стука. На корпусе предусмотрены три кольцевые канавки, отверстия в бобышках под палец и окна в юбке. Такая геометрия требует правильной ориентации при сборке и точного согласования с цилиндром, кольцами, пальцем и верхней головкой шатуна.

Первый ремонтный размер применяют не как прямую замену исправного номинального поршня, а в рамках ремонта цилиндра. После дефектовки мастер оценивает выработку, задиры, овальность и конусность гильзы, затем определяет, позволяет ли состояние цилиндра выполнить обработку под эту ремонтную градацию. Расточка формирует необходимый диаметр, а хонингование доводит поверхность для работы с новым поршнем и кольцами.

Что проверить перед выбором

Надписи «ИЖ Планета», «1-й ремонт» и «72,50 мм» — основные ориентиры, но для уверенного подбора нужно сопоставить деталь со снятым поршнем и параметрами двигателя. Разные исполнения поршней могут отличаться профилем днища и юбки, расположением окон, высотой, диаметром пальца и размерами кольцевых канавок. Эти параметры проверяют до обработки цилиндра: готовую гильзу следует подгонять под фактически измеренный новый поршень, а не только под округленное обозначение размера.

• Ремонтная градация: цилиндр должен быть рассчитан на первый ремонтный размер, а не на номинальный или следующий увеличенный вариант.
• Поршневые кольца: нужны кольца той же ремонтной группы; дополнительно сверяют их толщину, посадку в канавках и зазор в замке внутри подготовленного цилиндра.
• Палец и шатун: диаметр пальца, посадка в бобышках и состояние втулки верхней головки шатуна должны соответствовать требованиям конкретного двигателя.
• Геометрия цилиндра: решение о расточке принимают после промера в нескольких поясах и направлениях, чтобы учесть выработку, овальность и конусность.
• Конструкция поршня: до монтажа сопоставляют форму днища, окна юбки, число канавок и ориентацию относительно каналов цилиндра.

Установка и ввод в работу

Монтаж выполняют после тщательной очистки цилиндра от абразива и остатков обработки. Кольца сначала проверяют в цилиндре, затем устанавливают в канавки без перекручивания и совмещают их замки со стопорными штифтами поршня. Палец и сопряженные поверхности смазывают моторным маслом, а стопорные кольца полностью заводят в их канавки. Перед установкой цилиндра проверяют свободное перемещение колец и правильную ориентацию поршня; произвольный разворот недопустим, поскольку окна юбки должны работать согласованно с каналами цилиндра.

Основанием для такого ремонта служат глубокие риски и задиры, повреждение днища, износ кольцевых канавок, чрезмерный зазор в паре цилиндр–поршень, устойчивый стук и падение компрессии. Окончательное решение принимают после разборки и измерений. После сборки двигатель обкатывают в режиме, предусмотренном руководством для конкретной модели, контролируя нагрев и отсутствие посторонних шумов. Такой подход позволяет использовать поршень JING Ø72,50 мм именно как часть согласованного ремонта, а не как случайно подобранную деталь.
