Уплотнение импульсного канала Husqvarna 137/142 WIDGET

Уплотнение импульсного канала Husqvarna 137/142 WIDGET

Компактная полая деталь предназначена для импульсного тракта бензопил Husqvarna 137 и 142. Она устанавливается в зоне соединения двигателя с карбюратором и помогает сохранить герметичность канала, по которому к диафрагменному насосу карбюратора передаются перепады давления из картера. Через эту деталь не подается топливо: ее задача связана с передачей пульсаций, необходимых для работы насосной части карбюратора.

Назначение импульсного канала

Во время движения поршня давление в картере двухтактного двигателя попеременно повышается и понижается. Эти импульсы проходят по каналу к насосной диафрагме карбюратора, заставляя ее двигаться. При одном ходе в насосную камеру поступает топливо, при другом оно направляется к дозирующей системе. Поэтому для нормальной подачи смеси важны одновременно свободный внутренний проход и плотное соединение канала без подсоса воздуха.

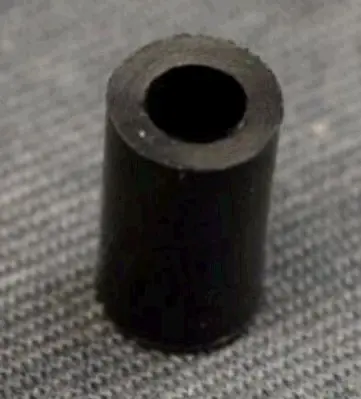

Уплотнение WIDGET имеет короткую цилиндрическую форму и сквозное отверстие. Такая конфигурация соответствует его месту в импульсном тракте: деталь должна ровно располагаться в посадке, не перекрывать проход и плотно прилегать к сопрягаемым поверхностям. Повреждение, деформация или загрязнение этой зоны способно ослабить передаваемый импульс и нарушить работу насосной диафрагмы.

Когда проверяют и заменяют деталь

Состояние импульсного канала проверяют при ремонте карбюраторной системы, разборке впускной части, затрудненном запуске, нестабильной работе двигателя или недостаточной подаче топлива. Эти признаки могут иметь несколько причин, поэтому перед заменой оценивают весь тракт: сам канал, его внутренний просвет, посадочные поверхности, карбюратор и топливные трубки.

• Трещины и разрывы: нарушают плотность соединения и требуют установки исправной детали.
• Деформация: может уменьшить внутренний просвет либо помешать равномерной посадке.
• Затвердевание или потеря формы: не позволяют уплотнению нормально прилегать к сопрягаемым частям.
• Засорение отверстия: ограничивает передачу импульсов к насосной диафрагме карбюратора.

Как правильно подобрать

Эта позиция рассчитана на бензопилы Husqvarna 137 и 142. Перед покупкой уточните полное обозначение пилы и исполнение ее впускной системы: внутри одной модельной линейки могут встречаться изменения по периоду выпуска и комплектации. Снятая деталь должна совпадать с новой по назначению, общей форме, длине, наружному диаметру, диаметру отверстия и месту установки. Особенно важно не перепутать уплотнение импульсного канала с топливной трубкой, вентиляцией бака или другим полым компонентом карбюраторной системы.

Установка и контроль после ремонта

Монтаж выполняют на выключенной и остывшей бензопиле после получения безопасного доступа к карбюратору и впускной части. Посадочное место очищают от загрязнений и остатков разрушенной детали. Уплотнение устанавливают ровно, без перекоса, чрезмерного растяжения и сдавливания сквозного отверстия. Кромки не должны быть порезаны инструментом, а внутренний канал после сборки должен оставаться свободным.

После установки проверяют правильность расположения карбюратора, плотность сопряжений и отсутствие пережатых трубок. Затем оценивают запуск и работу двигателя. Регулировку карбюратора выполняют только после проверки герметичности впускного и импульсного трактов: настройка не устраняет подсос воздуха, повреждение уплотнения или перекрытый канал. Деталь WIDGET подходит для целевого ремонта Husqvarna 137/142, когда требуется восстановить именно соединение импульсного канала, а не заменить другие компоненты подачи топлива.
