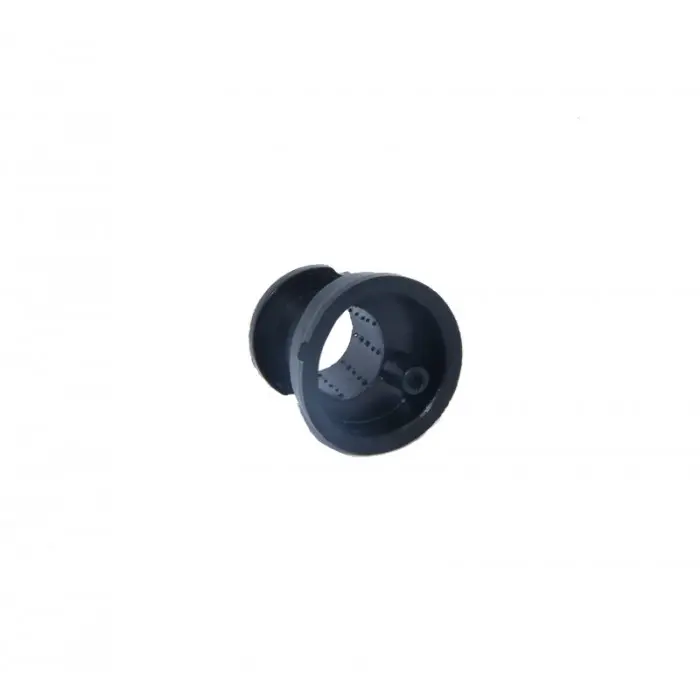

Впускной патрубок карбюратора KOSA для бензопилы St M 180

Впускной патрубок карбюратора KOSA для St M 180

Патрубок, также называемый впускным коллектором, устанавливается между карбюратором и цилиндром бензопилы St M 180. Через него приготовленная карбюратором топливно-воздушная смесь поступает к впускному каналу двигателя. Плотность этого соединения непосредственно влияет на смесеобразование, запуск и устойчивость оборотов: трещины, потеря эластичности или неплотная посадка создают подсос воздуха и нарушают нормальную работу бензопилы.

Деталь выполнена в форме короткого фасонного соединителя. Конструкция включает основное проходное отверстие, посадочные участки со стороны карбюратора и цилиндра, а также отдельный малый канал, связанный с импульсным приводом топливного насоса карбюратора. Формованный корпус компенсирует взаимное расположение сопрягаемых деталей и позволяет собрать компактный впускной тракт без жесткого металлического переходника. Кольцевая часть поддерживает заданную форму соединения в месте установки.

Когда патрубок требует замены

• Трещины и надрывы. Даже небольшое повреждение в зоне сгиба или возле посадочной кромки может нарушить герметичность впуска.
• Рассыхание и потеря эластичности. Затвердевший корпус хуже прилегает к сопрягаемым поверхностям и может деформироваться при повторной сборке.
• Неплотная посадка. Замена целесообразна, если патрубок ослаблен, перекошен либо его края перестали равномерно охватывать посадочные места.
• Нестабильная работа двигателя. Подсос воздуха во впуске может сопровождаться затрудненным запуском, неустойчивыми оборотами и проблемами со смесеобразованием. Перед ремонтом следует проверить весь впуск, чтобы исключить неисправности карбюратора, уплотнений и соединений.

Как правильно подобрать деталь

Патрубок предназначен для конфигурации бензопилы St M 180, однако перед установкой необходимо сопоставить его со снятой деталью. Проверьте общую форму и длину соединителя, размеры основного прохода, расположение малого бокового канала, профиль посадочных кромок и конструкцию кольцевой части. Все отверстия должны совпадать с каналами карбюратора и цилиндра, а корпус — размещаться в отведенном пространстве без растяжения, заломов и перекручивания. Особенно внимательно сверяйте деталь, если бензопила ранее ремонтировалась или на ней установлен карбюратор другой модификации.

Не следует подбирать коллектор только по внешнему диаметру большого отверстия. Для нормальной подачи смеси важны вся геометрия патрубка, положение импульсного прохода и плотность обеих посадок. Если старый корпус разрушен или деформирован, ориентируйтесь также на ответные поверхности карбюратора и цилиндра. Они позволяют проверить направление установки и взаимное положение каналов.

Рекомендации по установке

Перед монтажом освободите доступ к карбюратору и удалите остатки загрязнений с сопрягаемых поверхностей. Посадочные зоны должны быть чистыми и не иметь острых заусенцев, способных повредить новый корпус. Устанавливайте патрубок без перекоса: кромки должны сесть равномерно, кольцевая часть — занять предусмотренное положение, а малый проход — точно совместиться с соответствующим каналом. Не допускайте пережатия топливного шланга и тяг управления карбюратором при обратной сборке.

После монтажа проверьте, что карбюратор закреплен ровно, патрубок нигде не подвернут и не касается деталей, способных его перетирать. Контроль герметичности впуска следует выполнить до продолжительной работы пилы. Этот коллектор подходит для ремонта St M 180 при подтвержденном совпадении конструкции и возвращает впускному соединению предусмотренную форму и плотность посадки.
