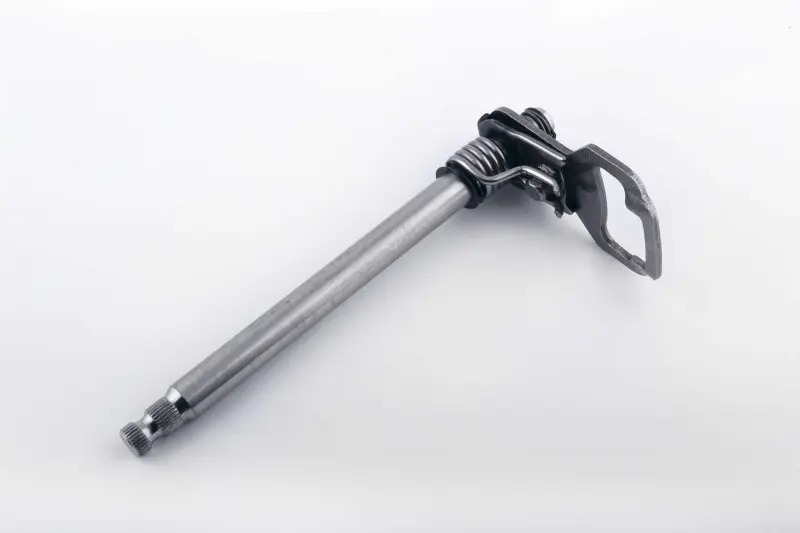

Вал переключения передач 4T CB125/150

Вал переключения передач 4T CB125/150

Вал предназначен для работы в механизме переключения передач мотоциклов с четырёхтактной силовой установкой CB125/150. Он передаёт усилие от наружной лапки к механизму выбора передач внутри коробки. Исправное состояние этой детали важно для чёткой реакции механизма на движение лапки при старте, разгоне, торможении двигателем и обычной езде в городском потоке.

Конструкция и назначение

С наружной стороны вал имеет шлицевой участок, на который устанавливается лапка переключения. Со стороны коробки расположен рабочий узел с пружинами, взаимодействующий с механизмом выбора передач. Такая конструкция обеспечивает механическую связь между органом управления и внутренними элементами трансмиссии.

Деталь рассчитана на применение в трансмиссии 4T CB125/150, но это обозначение нельзя считать единственным критерием совместимости. В мотоциклах одной линейки конструкция коробки и исполнение отдельных деталей могут различаться в зависимости от модификации и года выпуска. Поэтому перед покупкой необходимо сопоставить вал со снятой запчастью и проверить его геометрию.

Когда требуется замена

Установка нового вала актуальна при повреждении шлицевого соединения с лапкой, деформации, износе рабочих элементов или появлении заметного люфта. Возможными признаками неисправности могут быть неточный возврат лапки, затруднённый выбор передачи и нестабильное ощущение во время переключения. Эти проявления также могут быть связаны с другими частями механизма, поэтому состояние узла следует оценивать комплексно.

Во время разборки осмотрите наружную лапку, возвратные пружины, фиксаторы и посадочные поверхности. Такой осмотр помогает определить, какие элементы действительно требуют замены, и исключить установку нового вала вместе с повреждёнными или чрезмерно изношенными сопряжёнными деталями.

Как проверить совместимость

До установки положите новый и снятый валы рядом и последовательно сравните рабочую длину, общую форму, концевые участки и посадочные места. Отдельное внимание уделите количеству и профилю шлицев, расположению пружин, конфигурации рабочих элементов и их положению относительно корпуса вала. Совпадение этих параметров важнее одного лишь указания объёма или семейства двигателя.

Не выбирайте запчасть только по обозначению CB125/150: одинаковый рабочий объём не гарантирует, что детали разных модификаций полностью совпадут. Если старого вала нет, ориентируйтесь на конструкцию механизма и данные конкретной модели мотоцикла. До окончательной сборки убедитесь, что посадочные участки соответствуют узлу, лапка устанавливается на предусмотренный шлицевой конец, а пружины и рабочие элементы расположены так же, как в штатной конструкции.

Применение при ремонте

Вал подходит для планового ремонта трансмиссии и восстановления механизма после повреждения или износа штатной детали. После правильного подбора он возвращает непосредственную связь между лапкой и механизмом выбора передач. Это именно тот элемент, который принимает движение органа управления и передаёт его внутрь коробки, поэтому при подборе особенно важны точное совпадение формы и корректная установка всех взаимодействующих частей.

Перед сборкой ещё раз проверьте положение пружин, рабочих элементов и посадочных поверхностей. Лапка должна соединяться с предусмотренным шлицевым участком, а внутренняя часть — соответствовать установленному механизму переключения. Внимательное сравнение со снятым образцом позволяет выбрать деталь для конкретного исполнения трансмиссии и избежать ошибки, связанной с подбором только по объёму двигателя.
