Ножка переключения передач ZS125J в сборе с тягой

Ножка переключения передач ZS125J в сборе с тягой

Эта деталь предназначена для внешнего привода переключения передач мотоцикла Viper ZS125J, также обозначаемого в каталогах как Viper 125-J. Нажатие ногой на основной рычаг передается через промежуточное плечо и соединительную тягу к зажимному рычагу на валу выбора передач. Такая компоновка связывает педаль возле подножки с механизмом коробки передач и позволяет управлять переключением привычным движением стопы.

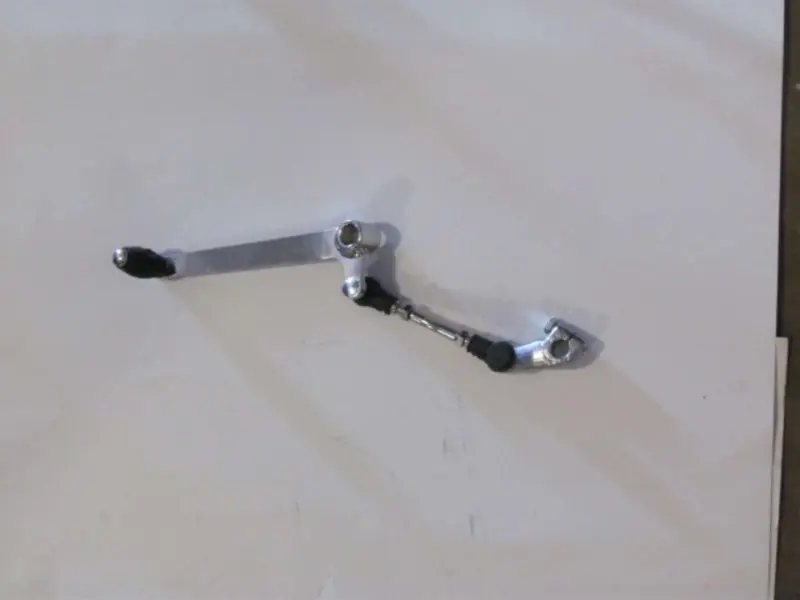

Конструкция выполнена как собранная многокомпонентная система. В нее входят удлиненный рычаг с черной опорной накладкой на конце, центральная поворотная часть, короткое приводное плечо, тяга с концевыми соединениями и рычаг-зажим для установки на вал. Основные детали имеют серебристый цвет. Формат в сборе подходит для ремонта, когда требуется заменить не только саму педаль, но и наружную передачу усилия между ней и валом КПП.

Что учитывать при подборе

Обозначение ZS125J — главный ориентир, однако перед установкой нужно сопоставить новую деталь со снятой. У мотоциклов близких серий могут различаться геометрия рычагов, положение шарнира, длина тяги и параметры шлицевого соединения. Совпадение только рабочего объема двигателя не подтверждает совместимость.

• Сверьте модель и модификацию мотоцикла: деталь рассчитана на ZS125J.
• Сравните форму основного рычага, взаимное положение центральной опоры, тяги и зажимного рычага.
• Проверьте посадку зажима на вал: важны диаметр, профиль и количество шлицев, а также положение стяжного крепежа.
• Сопоставьте длину тяги, тип ее концевых соединений и направление резьбовых участков.
• Убедитесь, что нужна именно система с тягой, а не прямой рычаг другой конструкции и не ножка кикстартера.

Когда деталь стоит заменить

Поводом для замены служат деформация длинного рычага, повреждение шлицев в зажимной части, заметный люфт поворотного соединения или тяги, поврежденная резьба и ненадежная фиксация. Погнутая геометрия меняет ход педали, а изношенное соединение хуже передает движение стопы на вал. Если после падения рычаг приблизился к крышке двигателя, раме или подножке, его положение и свободный ход следует проверить до дальнейшей эксплуатации. Отдельно осматривают вал коробки: новая ножка не устраняет износ ответных шлицев.

Установка и проверка

Монтаж выполняют на устойчиво установленном мотоцикле. Перед снятием старой системы полезно зафиксировать положение педали относительно подножки и положение зажимного рычага на валу. Посадочные места очищают, шарниры и резьбовые соединения осматривают, а новую деталь устанавливают без ударов по валу. Крепеж затягивают с усилием, предусмотренным руководством конкретного мотоцикла.

После установки педаль должна проходить весь рабочий ход без заедания и контакта с крышкой двигателя, рамой или подножкой. Тяга не должна работать с перекосом, а зажимной рычаг — проворачиваться на валу. Сначала механизм несколько раз проверяют при неподвижном мотоцикле и выключенном двигателе. Затем контролируют включение передач и возврат педали в безопасных условиях. Правильно подобранная и установленная ножка восстанавливает прямую связь между движением стопы и механизмом выбора передач без необходимости подбирать отдельные части наружного привода друг к другу.
