Комплект звезд трансмиссии Delta 428, 15T/41T JING

Комплект звезд трансмиссии Delta 428, 15T/41T JING

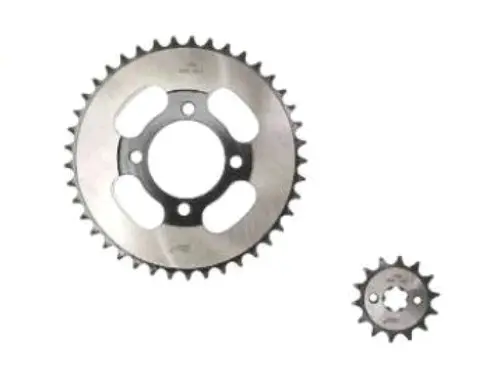

Пара предназначена для цепного привода мопедов Delta, в которых применяются звезды под цепь типоразмера 428 с сочетанием 15 и 41 зуб. В комплект входят малая ведущая и большая ведомая звезды. Такая конфигурация подходит для восстановления привода без изменения штатного сочетания зубьев, если на технике установлена именно пара 15T/41T и совпадают ее посадочные параметры.

Назначение комплекта

Ведущая звезда на 15 зубьев передает вращение на цепь, а ведомая звезда на 41 зуб принимает тяговое усилие и передает его заднему колесу. Обе детали работают совместно с цепью одного типоразмера, поэтому обозначение 428 должно совпадать у всех компонентов привода. Одновременно необходимо сохранить правильную линию между звездами: перекос создает боковую нагрузку, вызывает неравномерный контакт и ускоряет износ зубьев и цепи.

Комплект используют при заметной выработке старых звезд, повреждении зубьев или ремонте привода. Изношенный профиль обычно становится заостренным либо получает выраженный наклон в одну сторону. Также поводом для проверки служат посторонний шум, рывки, периодическое проскакивание цепи и заметно различающееся натяжение при прокручивании колеса. Установка обеих звезд одной размерной конфигурации позволяет сохранить предусмотренное сочетание 15T/41T.

Основные параметры

• Назначение: звезды цепного привода мопеда Delta.
• Формат комплекта: ведущая и ведомая звезды.
• Размер цепи: 428.
• Ведущая звезда: 15 зубьев.
• Ведомая звезда: 41 зуб.
• Исполнение: JING.

Что проверить перед выбором

Обозначения 428, 15T и 41T — основные, но не единственные критерии совместимости. Перед заказом сравните комплект со снятыми деталями: форму центрального отверстия и посадки ведущей звезды, расположение крепежных отверстий ведомой звезды, их количество и межосевые расстояния. Также должны совпадать наружные и посадочные диаметры, толщина деталей и смещение зубчатого венца относительно плоскости крепления. Эти параметры нельзя определять только по названию модели, поскольку у мопедов Delta встречаются разные модификации привода.

Если на мопеде сейчас установлено другое количество зубьев, переход на сочетание 15/41 способен изменить передаточное отношение и требования к регулировке цепи. Для обычной замены без изменения поведения техники выбирают те же значения, что и у демонтированной пары. Цепь должна соответствовать формату 428, а ее длина — конкретной конструкции мопеда и доступному диапазону регулировки заднего колеса.

Установка и дальнейшая проверка

До монтажа оцените состояние цепи: проверьте ее на вытяжку, тугие звенья, поврежденные ролики и неравномерный износ. Сильно изношенная цепь плохо сочетается с новыми звездами и может быстро нарушить профиль зубьев. При одновременном обновлении цепи выбирают исполнение 428 с числом звеньев, предусмотренным для конкретной модификации мопеда.

После установки звезды должны располагаться в одной плоскости, а цепь — двигаться свободно, без бокового увода и чрезмерного натяжения. Крепеж затягивают способом и моментом, указанными в руководстве к технике. Затем проверяют натяжение на нескольких положениях колеса и убеждаются, что привод вращается равномерно. После короткого периода эксплуатации полезно повторно проконтролировать крепления, линию цепи и величину свободного хода.

Комплект JING выбирают для Delta, когда требуется пара под цепь 428 с ведущей звездой 15T и ведомой 41T. Точное сравнение посадок и крепежной геометрии со старыми деталями помогает установить комплект без несовместимости и сохранить исходную конфигурацию привода.
