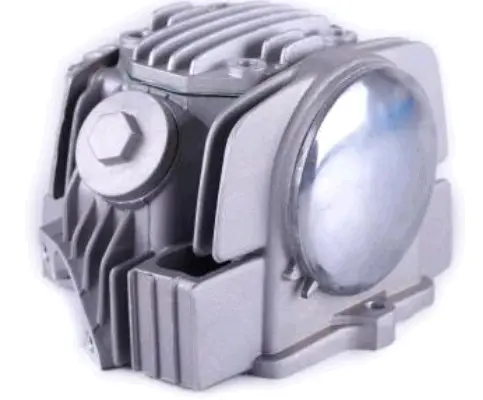

Головка цилиндра Active 110 Ø52 в сборе

Головка цилиндра Active 110 Ø52 в сборе

Эта головка предназначена для верхней части четырехтактного двигателя мопеда семейства Active 110 с диаметром цилиндра Ø52 мм. Она закрывает цилиндр, формирует верхнюю часть камеры сгорания и служит корпусом для клапанного механизма. Исполнение в сборе удобно при ремонте, когда требуется заменить головку как единый комплект, однако перед монтажом необходимо уточнить фактический состав поставки и подготовить все недостающие монтажные детали.

От состояния головки зависит герметичность соединения с цилиндром, условия сжатия смеси, работа клапанов и отвод тепла от зоны сгорания. Наружное оребрение увеличивает площадь теплообмена, а боковые крышки обеспечивают предусмотренную конструкцией компоновку верхней части двигателя. Правильно подобранная деталь должна совпадать со старой головкой не только по названию модели, но и по присоединительной геометрии.

Когда необходима замена

Головку проверяют при потере герметичности, снижении компрессии, перегреве верхней части двигателя или нарушениях работы клапанного механизма. Основанием для замены могут быть трещины корпуса, повреждение привалочной плоскости, износ седел либо направляющих клапанов. Такие признаки оценивают вместе с состоянием цилиндра, поршневой группы и прокладки: похожие проявления могут иметь несколько причин, поэтому перед покупкой полезна разборка и дефектовка двигателя.

Что сверить при подборе

• Модель и класс двигателя: головка рассчитана на Active 110; одного внешнего сходства с деталью от другого мопеда недостаточно.
• Диаметр: для этой версии заявлен Ø52 мм. В продаже встречаются близкие варианты Ø52,4 мм, и их нельзя считать автоматически взаимозаменяемыми.
• Крепление: сравните расположение шпилек и отверстий, контур привалочной плоскости, форму камеры сгорания и соответствие прокладке.
• Каналы и патрубки: должны совпадать положение впускного и выпускного каналов, крепеж коллектора и выпускной системы.
• Верхний механизм: проверьте компоновку клапанов, привода газораспределения и боковых крышек относительно снятой детали.
• Фактический комплект: заранее уточните, какие детали уже установлены в головку и какие прокладки, крепеж или навесные компоненты потребуются отдельно.

Обозначение «Active 110» само по себе не заменяет сравнение. Даже в пределах одной серии возможны отличия по диаметру, крепежу, каналам и исполнению крышек. Надежнее всего сопоставить новую и снятую головки по всем точкам соединения, а также проверить соответствие цилиндру Ø52 и применяемой прокладке.

Подготовка и установка

Перед монтажом очищают и осматривают сопрягаемые плоскости головки и цилиндра, проверяют отсутствие трещин, задиров и деформации. Прокладку подбирают под конкретную конфигурацию двигателя; повторное использование поврежденного уплотнения может нарушить герметичность. Каналы и отверстия должны оставаться чистыми и совпадать с соответствующими участками цилиндра.

После установки выставляют фазы газораспределения и клапанные зазоры по требованиям двигателя Active 110. Крепеж затягивают в установленной последовательности и с моментом, указанным для конкретного мотора. До первого запуска коленчатый вал проворачивают вручную, чтобы проверить свободное движение механизма и правильность сборки. Работы с газораспределением лучше выполнять мастеру, знакомому с двигателями мопедов Active 110.

Головка цилиндра Active 110 Ø52 в сборе подходит для планового восстановления верхней части двигателя и ремонта после подтвержденного повреждения штатной детали. Точная сверка диаметра и присоединительных элементов до монтажа помогает избежать несовместимости и дает основание собрать мотор с корректной геометрией, герметичным стыком и настроенным клапанным механизмом.
