Поршневой комплект Woodman для мотокосы Stihl FS 450, Ø42 мм

Поршневой комплект Woodman для Stihl FS 450, Ø42 мм

Комплект предназначен для ремонта цилиндро-поршневой группы мотокосы Stihl FS 450. Поршень диаметром 42 мм устанавливается в цилиндр двигателя, участвует в сжатии топливовоздушной смеси и передает создаваемое при сгорании усилие на шатун через поршневой палец. От состояния этой детали и сопряженной поверхности цилиндра зависят компрессия, уверенный запуск мотора и его способность сохранять тягу под нагрузкой.

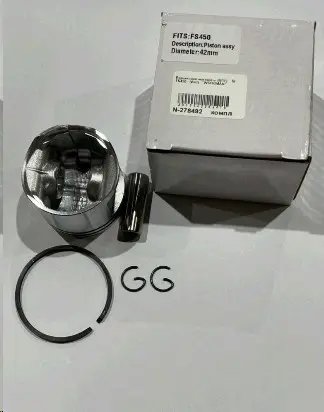

В состав набора входят поршень, поршневые кольца, палец и его стопорные кольца. Кольца устанавливаются в канавки поршня и обеспечивают уплотнение между ним и стенкой цилиндра. Палец соединяет поршень с шатуном, а стопоры удерживают палец от осевого смещения. Совместная замена этих деталей позволяет не оставлять в соединении изношенные крепежные компоненты после разборки двигателя.

Основные данные комплекта

• Назначение: ремонт двигателя мотокосы Stihl FS 450.
• Диаметр поршня: 42 мм.
• Тип детали: поршневой комплект цилиндро-поршневой группы.
• Бренд: Woodman.
• Состав: поршень, поршневые кольца, поршневой палец и стопорные кольца.

Как правильно подобрать поршень

При выборе необходимо одновременно проверить модель мотокосы и номинальный диаметр поршня. Обозначение FS 450 и размер 42 мм должны соответствовать ремонтируемому двигателю. Подбирать деталь только по внешней форме нельзя: близкие по виду поршни могут отличаться диаметром, расположением канавок, высотой и параметрами отверстия под палец. Перед заказом стоит сопоставить основные размеры снятого поршня и цилиндра с техническими данными конкретной мотокосы.

Состояние цилиндра оценивают до установки нового комплекта. Глубокие задиры, повреждение поверхности, выраженная выработка или неправильный зазор между цилиндром и поршнем способны снова ухудшить компрессию и сократить срок службы новых деталей. Если цилиндр имеет серьезные дефекты, одной замены поршня может быть недостаточно. Одновременно проверяют шатунное соединение, посадку пальца и отсутствие посторонних частиц внутри двигателя.

Установка и проверка после ремонта

Монтаж выполняют на чистом разобранном двигателе. Перед сборкой очищают цилиндр, канавки и внутреннюю полость от нагара, абразивных частиц и остатков поврежденных деталей. Поверхности трения смазывают составом, предусмотренным для сборки этого двигателя. Поршень устанавливают в правильной ориентации относительно впускного и выпускного окон согласно схеме Stihl FS 450; произвольное изменение его положения недопустимо.

Кольца должны свободно размещаться в своих канавках и аккуратно сжиматься при вводе поршня в цилиндр. Нельзя проталкивать поршень с усилием, перекручивать кольца или допускать их попадание кромкой в окно цилиндра. После установки пальца оба стопорных кольца полностью фиксируют в посадочных канавках. Неполная фиксация стопора может привести к смещению пальца и повреждению цилиндра.

До окончательной сборки проверяют свободное перемещение поршня и отсутствие закусывания. После завершения ремонта контролируют компрессию, запуск и устойчивость работы мотора. Комплект Woodman Ø42 мм подходит для планового восстановления Stihl FS 450 и замены поршня при задирах, повреждении днища либо износе канавок, если цилиндр и остальные детали двигателя пригодны для дальнейшей эксплуатации.
