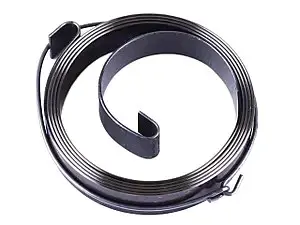

Большая пружина легкого старта бензопилы Goodluck GL4500/GL5200 NEWTOP

Пружина легкого старта Goodluck GL4500/GL5200 NEWTOP

Возвратная пружина предназначена для ручного стартера бензопил Goodluck GL4500 и GL5200 с системой легкого пуска. Деталь устанавливается внутри стартера, взаимодействует с его барабаном и обеспечивает обратное движение механизма после вытягивания шнура. Это большая версия пружины NEWTOP, поэтому она рассчитана именно на соответствующее исполнение стартера, а не на произвольный пусковой механизм бензопилы.

Назначение и работа пружины

Во время пуска вытягиваемый шнур поворачивает барабан стартера и изменяет натяжение спиральной пружины. После отпускания рукоятки накопленное усилие возвращает барабан в исходное положение и наматывает шнур. Исправная пружина помогает шнуру уходить внутрь корпуса без провисания, а рукоятке — возвращаться к стартеру перед следующим запуском.

Плоская лента свернута в компактную спираль и имеет сформированные концы для зацепления в механизме. Такая форма позволяет пружине работать в ограниченном пространстве корпуса стартера. Зацепы должны правильно войти в предусмотренные посадочные места: если один из концов не удерживается, барабан не получит нужного возвратного усилия даже при целой пружине.

Замена требуется, когда шнур перестает полностью втягиваться, остается снаружи после рывка, возвращается неравномерно либо барабан утрачивает нормальный обратный ход. Причиной может быть обрыв, деформация, раскручивание или потеря упругости старой пружины. Перед ремонтом также стоит осмотреть шнур, барабан и точки фиксации: повреждение соседней детали может давать похожие признаки.

Что проверить при выборе

Обозначения GL4500 и GL5200 подтверждают модельное назначение, однако у бензопил одной серии встречаются разные варианты ручного стартера. Эта пружина относится к исполнению с легким пуском и обозначена как большая. Для точного подбора сравните снятую деталь и сам стартер по нескольким признакам:

• тип пускового механизма — требуется версия с легким стартом;
• общий диаметр спирали и ширину плоской ленты;
• направление навивки, форму и расположение внутреннего и наружного зацепов;
• посадочные места в барабане и корпусе стартера;
• свободное размещение пружины внутри имеющейся крышки без перекоса.

Название модели не следует использовать как единственный критерий. Если на бензопиле ранее меняли стартер в сборе, его фактическая конструкция может отличаться от первоначальной. Сопоставление геометрии старой пружины и посадочных мест позволяет исключить покупку детали для другого варианта механизма.

Установка и проверка после ремонта

Спираль находится под натяжением, поэтому разбирать стартер нужно аккуратно, удерживая пружину от неконтролируемого распрямления. До снятия полезно запомнить положение зацепов и направление укладки старой детали. Новую пружину размещают без заломов и перекручивания, после чего оба конца вводят в предназначенные для них точки фиксации. Величину предварительного натяжения выбирают по конструкции конкретного стартера; чрезмерно закручивать механизм не следует.

После сборки медленно вытяните шнур на небольшую длину и отпустите рукоятку под контролем. Барабан должен вращаться свободно, а шнур — равномерно возвращаться внутрь. Если движение прерывается, рукоятка остается на расстоянии от корпуса или слышно проскальзывание, стартер лучше повторно разобрать и проверить посадку зацепов, укладку пружины и состояние барабана. Правильно подобранная и установленная пружина восстанавливает возврат шнура и готовит ручной стартер к последовательным попыткам запуска.
