Ручной тормоз в сборе с косым натяжителем для бензопил Goodluck GL4500/5200 CANFLY

Ручной тормоз в сборе для Goodluck GL4500/5200 CANFLY

Узел предназначен для ремонта бензопил Goodluck GL4500 и GL5200, в которых ручной тормоз, боковая крышка и механизм регулировки натяжения цепи объединены в одной конструкции. Исполнение с косым натяжителем подходит для соответствующей версии пилы. Такая деталь позволяет заменить собранную боковую часть, если повреждены крышка, рукоятка, тормозной механизм либо встроенный натяжитель.

Назначение и устройство

Узел устанавливается со стороны шины и сцепления. Рукоятка служит для управления тормозом цепи, а расположенная внутри крышки тормозная лента взаимодействует с барабаном сцепления. При срабатывании механизма лента охватывает барабан и прекращает движение пильной цепи. Косой натяжитель перемещает шину при регулировке, помогая установить требуемое натяжение перед работой.

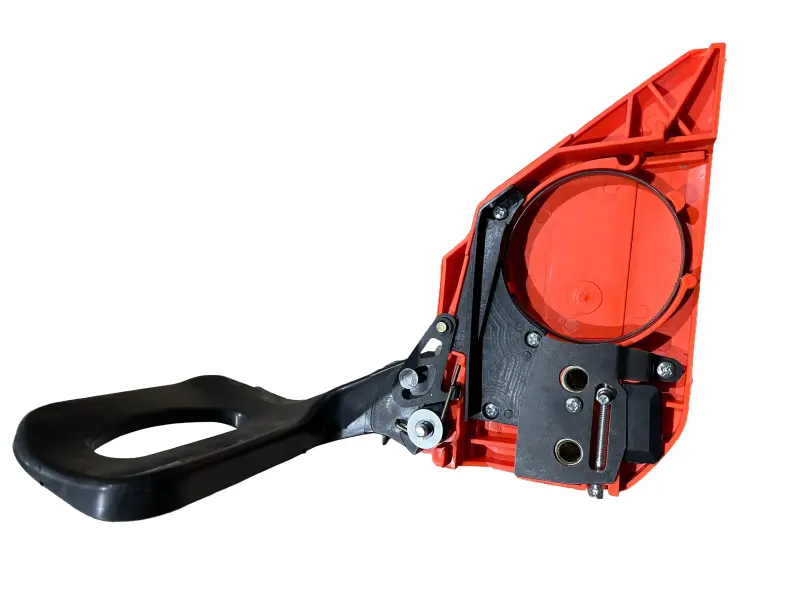

Конструкция поставляется в сборе и включает красную боковую крышку, черную рукоятку, тормозной механизм и установленный под углом натяжитель. Собранное исполнение удобно при комплексном повреждении старой детали: не требуется подбирать отдельно крышку и размещенные на ней механизмы. При этом соответствие конкретной бензопиле необходимо определять не только по названиям GL4500 или GL5200, но и по исполнению снятого узла.

Когда требуется замена

Проверить состояние детали следует при трещинах или деформации боковой крышки, повреждении рукоятки, нарушении фиксации тормоза, износе посадочных мест либо неисправности натяжителя. Замена также актуальна, если регулировочный механизм не перемещает шину, его штифт поврежден или крышка перестала правильно устанавливаться на крепления. Эксплуатация пилы с неисправным тормозом цепи недопустима.

Что сверить перед выбором

У бензопил одной серии могут встречаться конструктивные варианты, поэтому перед заказом сравните деталь со снятой крышкой. Основными ориентирами служат форма корпуса, расположение крепежных отверстий, конфигурация рукоятки и исполнение натяжителя. Для этой позиции принципиален именно косой вариант регулировочного механизма.

• Модель пилы: Goodluck GL4500 или GL5200.
• Исполнение: ручной тормоз с боковой крышкой и натяжителем в сборе.
• Тип натяжителя: косое расположение механизма.
• Посадка: должны совпадать контур крышки, точки крепления и положение натяжного штифта.
• Сопряжение: проверьте расположение тормозной ленты относительно барабана сцепления и соединение механизма с рукояткой.

Отдельно сопоставьте положение регулировочного винта и штифта, который входит в отверстие шины. Несовпадение угла натяжителя или посадочных точек не следует компенсировать усилием при монтаже: это указывает на другое конструктивное исполнение крышки.

Установка и проверка

Перед разборкой двигатель должен быть остановлен и охлажден. Боковую крышку снимают и устанавливают при отпущенном тормозе цепи. Если механизм остался во включенном положении, тормозная лента сжата и крышка может не садиться на барабан сцепления. Натяжной штифт необходимо совместить с предназначенным для него отверстием в шине, а ленту расположить вокруг барабана без перекоса.

Сначала крепеж крышки затягивают от руки, оставляя шине возможность перемещаться. Затем натяжителем убирают провисание цепи и только после правильной регулировки окончательно фиксируют крепеж. После сборки проверяют свободное перемещение цепи при отпущенном тормозе, надежную фиксацию рукоятки в рабочих положениях и остановку цепи при включении механизма. Если крышка становится с перекосом, натяжитель не входит в отверстие шины или тормоз не переключается, пилу не запускают до устранения причины.

CANFLY для Goodluck GL4500/5200 подходит для ремонта пилы с косым расположением натяжителя и позволяет восстановить сразу несколько связанных функций боковой части. Точное сравнение старой крышки по форме, креплениям и устройству регулировки помогает выбрать нужное исполнение без переделки посадочных мест.
