Комплект алюминиевых втулок передней вилки Минск JING

Алюминиевые втулки передней вилки Минск JING

Комплект предназначен для ремонта телескопической передней вилки мотоциклов Минск. Втулки служат направляющими для взаимного перемещения несущих и скользящих труб, поддерживают их соосное положение во время хода подвески и ограничивают поперечный люфт. Эти детали устанавливаются внутри пера, поэтому их состояние напрямую влияет на точность перемещения сопряженных частей вилки.

Конструкция и назначение комплекта

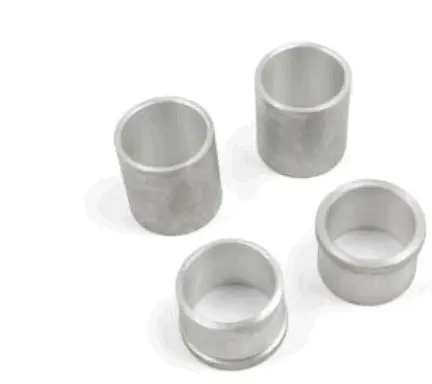

Набор состоит из четырех алюминиевых втулок цилиндрической формы. В него входят две более высокие и две низкие детали, соответствующие разным посадочным позициям в конструкции вилки. При разборке необходимо запомнить расположение старых втулок и устанавливать новые детали на соответствующие места. Полая форма рассчитана на размещение вокруг трубы, а наружная поверхность сопрягается с посадочной частью пера.

Исправные втулки помогают трубам двигаться по предусмотренной траектории без заметного бокового смещения. При износе направляющих зазор увеличивается, из-за чего вилка может получить люфт, стук при проезде неровностей или неравномерное движение пера. Замена втулок особенно актуальна при восстановлении давно эксплуатируемой вилки, а также во время полной разборки подвески для дефектовки внутренних деталей.

Как правильно подобрать втулки

Комплект предназначен для мотоциклов марки Минск, однако конкретный индекс модели и размеры деталей не указаны. Перед заказом следует сопоставить новые втулки со снятым комплектом и конструкцией установленной вилки. У мотоциклов разных годов и модификаций могут отличаться внутреннее устройство пера, размеры посадочных мест и исполнение направляющих, поэтому одной марки мотоцикла недостаточно для окончательного выбора.

• Сравните количество деталей: в этом наборе четыре втулки — две высокие и две низкие.
• Проверьте наружный и внутренний диаметры, высоту каждого типа втулки и форму торцов.
• Сопоставьте расположение посадочных буртиков и других конструктивных переходов со старыми деталями.
• Убедитесь, что трубы вилки не имеют деформации, глубоких рисок и выраженной выработки в местах контакта.

Размеры лучше снимать точным измерительным инструментом после очистки демонтированных деталей. Если старая втулка заметно изношена, ориентироваться только на ее текущий диаметр нельзя: дополнительно проверяют посадочное место и данные для конкретной модификации вилки. Подгонка неподходящей детали снятием материала способна изменить рабочий зазор, поэтому втулки должны изначально соответствовать конструкции ремонтируемого пера.

Рекомендации по установке

Для замены требуется снять и разобрать переднюю вилку в порядке, предусмотренном руководством по ремонту мотоцикла. После демонтажа старых направляющих посадочные поверхности очищают, а трубы и корпуса перьев осматривают на предмет задиров, коррозии, овальности и деформации. Новые втулки устанавливают без перекоса, не повреждая их кромки и сопрягаемые поверхности. Способ монтажа и применяемый инструмент выбирают с учетом устройства конкретной вилки.

При обслуживании стоит проверить остальные разобранные детали: уплотнения, стопорные элементы, трубы и крепеж. Изношенные смежные компоненты могут сохранить люфт или нарушить плавность хода даже после установки новых втулок. После сборки оба пера должны перемещаться свободно, без закусывания и выраженного поперечного смещения. До эксплуатации также проверяют правильность сборки вилки и надежность всех разобранных креплений.

Комплект JING подходит для планового восстановления передней подвески Минск, когда исходные направляющие утратили рабочую геометрию или требуют замены во время переборки. Тщательное сравнение размеров и конфигурации со снятыми деталями позволяет подобрать набор без ошибочной привязки к неподтвержденной модификации мотоцикла.
