Направляющие втулки клапанов МТ/Днепр, металлокерамика, 4 шт., JING

Направляющие втулки клапанов МТ/Днепр JING

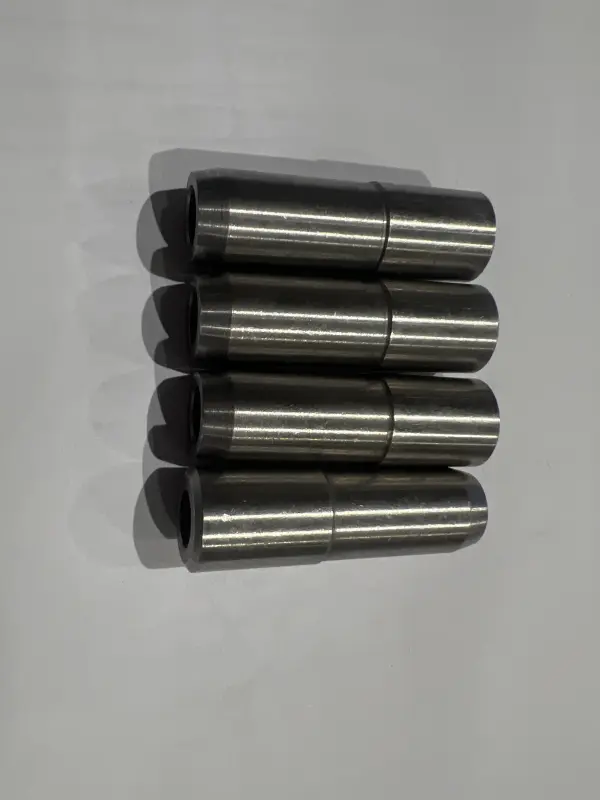

Комплект из четырех металлокерамических направляющих предназначен для ремонта клапанного механизма мотоциклов МТ и Днепр. Втулки устанавливаются в головках цилиндров и задают точное направление движения стержней клапанов при открытии и закрытии. Они воспринимают боковые усилия, помогают удерживать клапан соосно с седлом и участвуют в отводе тепла от стержня к головке. Ступенчатый наружный профиль рассчитан на посадку в отверстие головки, а сквозной канал служит направляющей поверхностью для стержня клапана.

Назначение при ремонте двигателя

Исправная пара «стержень — направляющая» обеспечивает свободное продольное перемещение клапана без избыточного бокового отклонения. Когда отверстие втулки изнашивается, радиальный зазор увеличивается: тарелка может подходить к седлу с отклонением от оси, стержень и седло получают неравномерную нагрузку, а контроль масла в зоне клапанного механизма ухудшается. Слишком малый зазор также недопустим, поскольку после прогрева он способен затруднить перемещение стержня. Поэтому направляющие меняют не только при явном повреждении, но и по результатам измерения зазора и оценки геометрии отверстия во время ремонта головок цилиндров.

Комплект содержит четыре цилиндрические детали общего назначения. Такой формат позволяет приобрести клапанные направляющие одним набором, однако решение о замене принимают после дефектовки головок, клапанов и сопряженных посадочных мест. Металлокерамика является заявленным материалом этих втулок; при подборе ее следует рассматривать вместе с геометрией детали, а не вместо проверки размеров.

Как правильно подобрать комплект

Совместимость позиции заявлена для мотоциклов МТ и Днепр, но перед установкой необходимо учитывать конкретное исполнение двигателя и головок цилиндров. Одинаковое название техники не заменяет размерную проверку. Снятая втулка, клапан и посадочное отверстие дают основные контрольные параметры для подбора.

• Количество: в набор входят 4 направляющие втулки.
• Материал: металлокерамика.
• Форма: цилиндрический корпус со ступенчатым наружным профилем и осевым сквозным отверстием.
• Совместимость: клапанный механизм мотоциклов МТ и Днепр; версию головки и двигателя сверяют до монтажа.
• Размерный контроль: сравнивают общую длину, наружные диаметры участков, положение перехода ступени, диаметр отверстия, посадку в головке и фактический диаметр стержня клапана.

Установка и проверка результата

Направляющие удерживаются в головке цилиндра прессовой посадкой, поэтому их замена относится к точным операциям ремонта двигателя. Старые втулки выпрессовывают подходящей оправкой, после чего проверяют состояние и размеры посадочных отверстий. Новые детали устанавливают без перекоса на глубину, предусмотренную ремонтными данными конкретного двигателя. Способ подготовки головки, направление запрессовки и монтажный режим выбирают по техническому руководству для обслуживаемой модификации.

После запрессовки обязательно измеряют внутреннее отверстие: посадка может немного изменить его форму и диаметр. При необходимости канал доводят разверткой до требуемого зазора со стержнем. Затем контролируют свободное движение каждого клапана, соосность направляющей с седлом и качество прилегания тарелки. Обработку седла выполняют после установки втулки, если проверка показывает такую необходимость. Такой порядок позволяет оценить весь клапанный механизм в сборе и не сводить ремонт к простой замене одной детали.

Этот набор выбирают для восстановления головок цилиндров МТ или Днепр, когда направляющие изношены, имеют нарушенную геометрию либо не обеспечивают нормативный зазор. До сборки двигателя стоит также проверить сами клапаны, седла и посадочные отверстия: новые втулки дают правильную основу для движения клапанов только при исправности и точной обработке всех сопряженных деталей.
