Коленвал WENTOR для двигателя мотоблока 190N 12 л.с., D12×1,5 мм, голый

Коленвал WENTOR для двигателя 190N 12 л.с.

Предназначен для ремонта одноцилиндрового четырехтактного дизельного двигателя 190N с водяным охлаждением, применяемого на мотоблоках. Коленчатый вал принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент сопряженным деталям двигателя. Эта версия выполнена под крепление балансировочного вала D12×1,5 мм и предлагается в «голом» исполнении.

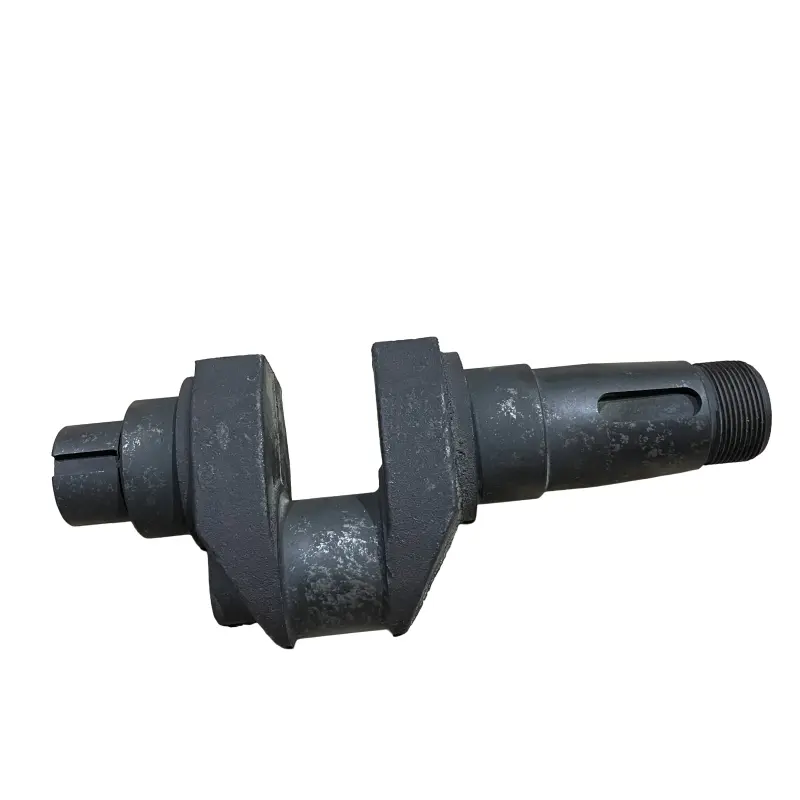

Конструкция включает шатунную шейку, коренные опорные участки, щеки с противовесами и посадочные концы. На одном конце предусмотрены наружная резьба и продольный паз. Такая геометрия требует точного совпадения с разбираемым двигателем: одной мощности мотоблока или сходства названий недостаточно для правильного выбора.

Как подобрать коленвал

Основной ориентир — обозначение двигателя 190N, а не только марка мотоблока. В пределах одной модели техники могут встречаться разные модификации мотора и сопряженных деталей. Перед заказом сравните старый коленвал с этой версией по форме обоих концов, расположению посадочных участков, пазам, резьбовым частям и креплению балансировочного вала. Размер D12×1,5 мм особенно важен: варианты для 195N или исполнения с D14×1,5 мм относятся к другим версиям и не должны выбираться как равнозначная замена без проверки.

• Тип детали: голый коленчатый вал для двигателя мотоблока.
• Марка двигателя: 190N.
• Заявленная мощность: 12 л.с.
• Параметр крепления балансировочного вала: D12×1,5 мм.
• Совместимый двигатель: четырехтактный одноцилиндровый дизель с водяным охлаждением и диаметром цилиндра 90 мм.

Когда требуется проверка и замена

Диагностика коленвала необходима при появлении металлического стука, выраженной вибрации, заметного люфта, повреждений резьбы или пазов, а также после заклинивания двигателя. При разборке оценивают состояние коренных и шатунной шеек, отсутствие недопустимого биения и целостность посадочных поверхностей. Решение о замене принимают после измерений, поскольку похожие признаки также могут быть связаны с подшипниками, шатуном, шестернями или другими сопряженными деталями.

Новый коленвал не следует устанавливать вместе с деталями, имеющими задиры, большой люфт или поврежденные посадки. До сборки проверяют подшипники, шатун, уплотнения, шпонки и шестерни, которые будут работать с валом. Такой подход помогает исключить повторную разборку двигателя из-за неисправности оставленных компонентов.

Особенности установки

Замена связана с разборкой картера и кривошипно-шатунного механизма. Посадочные места очищают, сопряженные детали контролируют по размерам, а резьбовые соединения затягивают по требованиям руководства для конкретной модификации 190N. После монтажа вал должен вращаться свободно, без заеданий и чрезмерного осевого или радиального люфта. При установке шестерен необходимо сохранить предусмотренное двигателем взаимное положение меток.

Исполнение «голый» удобно для капитального ремонта, когда состав собираемого комплекта определяется по состоянию разобранного двигателя. Шестерни, подшипники, уплотнения и крепеж подбирают отдельно либо переносят только после дефектовки. До запуска следует обеспечить предусмотренную двигателем смазку сопряженных поверхностей и вручную проверить свободное вращение собранного механизма.

Коленвал WENTOR выбирают для двигателя 190N мощностью 12 л.с., если совпадают исполнение концов вала и параметр крепления балансировочного вала D12×1,5 мм. Сверка этих признаков со снятой деталью позволяет учесть модификацию двигателя и избежать установки внешне похожей, но конструктивно другой версии.
