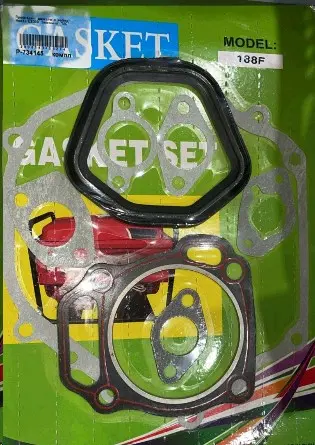

Полный набор прокладок двигателя UG для Honda GX390 (188F)

Полный набор прокладок двигателя UG для Honda GX390 / 188F

Комплект предназначен для ремонта и повторной сборки бензинового двигателя Honda GX390 и двигателей типоразмера 188F. Это одноцилиндровые четырехтактные моторы с верхним расположением клапанов, которые применяются на мотоблоках, генераторах, насосах и другой силовой технике. Набор выбирают, когда обслуживание связано не с одним локальным соединением, а с разборкой нескольких частей двигателя.

Назначение комплекта

Прокладки располагаются между сопрягаемыми деталями и уплотняют места, где соединяются крышки, корпусные части и элементы впуска или выпуска. Разные контуры и отверстия нужны для конкретных посадочных мест: прокладка должна совпасть с плоскостью соединения, крепежными точками и каналами. Правильно установленное уплотнение помогает удерживать масло внутри картера, исключать нежелательный подсос воздуха во впуске и сохранять плотность других разъемных соединений двигателя.

Полный формат набора удобен при капитальном ремонте, восстановлении мотора после длительной эксплуатации или обслуживании, при котором двигатель приходится разбирать глубже обычного. Мастер может заменить группу демонтированных прокладок за один цикл сборки и не возвращать на место детали, уже обжатые предыдущей установкой. При этом конкретную позицию из набора используют только в том соединении, с геометрией которого она полностью совпадает.

Когда прокладки требуют замены

Основанием для ремонта служат разрыв, пересыхание, расслоение, продавливание или прилипание старой прокладки к одной из поверхностей. На нарушение уплотнения могут указывать масляные следы по линии стыка, подсос воздуха, нестабильная работа двигателя либо следы прорыва газов в зоне соответствующего соединения. Перед установкой нового комплекта нужно определить причину негерметичности: прокладка не компенсирует трещину, деформацию детали или поврежденную резьбу крепления.

Как проверить совместимость

Основной ориентир — обозначение двигателя GX390 или 188F, а не название мотоблока либо генератора. Одна и та же модель двигателя используется на технике разного назначения, поэтому подбор ведут по мотору. До начала ремонта следует уточнить его точную модификацию и сопоставить детали набора со снятыми прокладками.

• Сверьте форму наружного и внутреннего контура каждой нужной прокладки.
• Проверьте количество, диаметр и расположение крепежных отверстий и каналов.
• Убедитесь, что ни одно отверстие после укладки не перекрывает масляный, впускной или выпускной проход.
• Если двигатель ранее ремонтировали или на нем установлены отличающиеся корпусные детали, сравните посадочные плоскости до окончательной сборки.

Рекомендации по установке

Сопрягаемые поверхности очищают от остатков прежнего уплотнения и загрязнений, не оставляя задиров. Плоскости должны быть ровными, чистыми и подготовленными по требованиям руководства для конкретной версии двигателя. Прокладку укладывают без складок и смещения, совмещая все отверстия; направление установки деталей сложной формы сохраняют таким, каким оно предусмотрено конструкцией.

Крепеж затягивают в установленной для соответствующей части последовательности и с моментом, указанным в сервисной документации GX390 или 188F. Произвольная перетяжка способна повредить прокладку либо деформировать крышку. После сборки проверяют уровень масла, свободное прохождение каналов и отсутствие подтеканий или подсоса на обслуженных стыках. Такой подход позволяет использовать полный набор по назначению и вернуть разобранным соединениям корректную герметичность.
