Головка цилиндра 4T CBB180 в сборе ST

Головка цилиндра 4T CBB180 в сборе ST

Эта головка цилиндра предназначена для ремонта четырехтактного двигателя с обозначением CBB180. Она устанавливается в верхней части цилиндра, закрывает камеру сгорания и служит основой для клапанного механизма. Через впускной и выпускной каналы головка участвует в наполнении цилиндра свежей смесью и отводе отработавших газов, а состояние седел, направляющих и плоскости прилегания напрямую связано с герметичностью камеры и стабильной компрессией.

Назначение и особенности конструкции

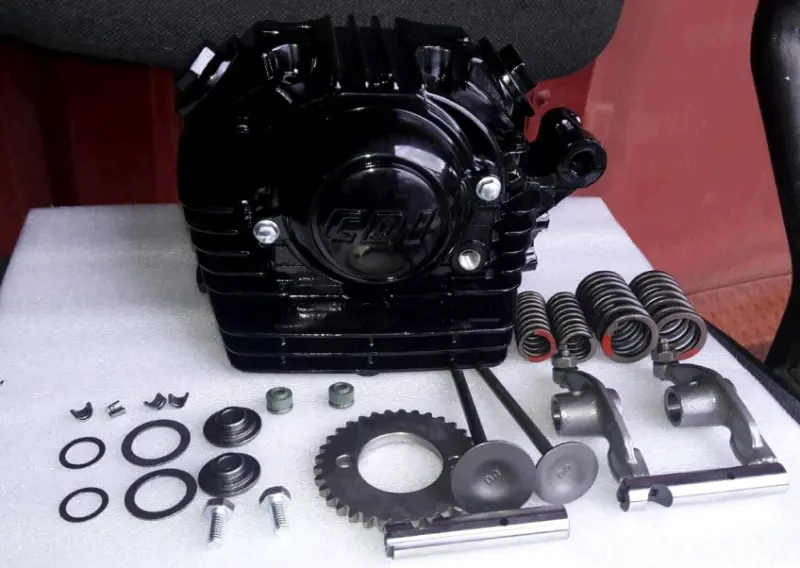

Корпус выполнен в черном цвете и имеет развитое наружное оребрение. Ребра увеличивают площадь поверхности, через которую отводится тепло от зоны сгорания при работе двигателя с воздушным охлаждением. В конструкции предусмотрены места для клапанов, пружин, коромысел, привода газораспределения и свечи зажигания. Исполнение в сборе ориентировано на комплексный ремонт верхней части мотора, когда восстановление старого корпуса и изношенных деталей клапанного механизма нецелесообразно.

Замена головки требуется после обнаружения трещин, деформации привалочной плоскости, повреждения резьбовых соединений, сильного износа направляющих или седел клапанов. Поводом для диагностики также становятся снижение компрессии, трудный запуск, нестабильная работа двигателя, посторонний шум в зоне клапанного механизма или нарушение герметичности между цилиндром и головкой. Перед ремонтом необходимо проверить и соседние детали: цилиндр, поршень, клапанный привод, цепь и звездочки газораспределения. Это помогает устранить причину неисправности, а не только ее внешнее проявление.

Что сверить при выборе

• Обозначение двигателя. Основной ориентир для этой позиции — CBB180. Одного совпадения рабочего объема или внешнего сходства недостаточно.
• Посадочную геометрию. Сопоставьте расположение шпилек и крепежных отверстий, форму привалочной плоскости, проход привода газораспределения и положение направляющих втулок.
• Каналы и присоединения. Проверьте конфигурацию впускного и выпускного каналов, место свечи, крепление крышки головки и точки присоединения навесных деталей.
• Клапанный механизм. Важны схема привода, расположение коромысел, тип звездочки и взаимное положение деталей газораспределения.
• Состав ремонтной операции. Заранее определите, какие прокладки, крепеж и сопрягаемые детали потребуются при установке, поскольку они подбираются под конкретную версию двигателя.

Рекомендации по установке

Монтаж головки выполняют на чистые и неповрежденные сопрягаемые поверхности. Перед сборкой проверяют плоскость цилиндра и головки, состояние направляющих втулок, резьбы и масляных каналов. Поврежденную прокладку повторно не используют. Крепеж затягивают в последовательности и с моментом, предусмотренными сервисными данными именно для установленного двигателя CBB180: произвольная затяжка способна создать перекос и нарушить уплотнение.

После механической установки выставляют фазы газораспределения по штатным меткам и регулируют зазоры клапанов по данным конкретной модификации мотора. До первого запуска проверяют свободное вращение механизма, совпадение меток, отсутствие контакта клапанов с поршнем и нормальную подачу масла к деталям головки. Работу стоит доверить мастеру, который умеет обслуживать четырехтактные мотоциклетные двигатели и располагает измерительным инструментом.

Головка цилиндра CBB180 ST подходит для планового восстановления верхней части двигателя и ремонта после повреждения корпуса либо износа клапанной зоны. Точная сверка двигателя и присоединительных элементов до разборки сокращает риск несовместимости и позволяет подготовить все необходимые расходные детали для аккуратной сборки.
