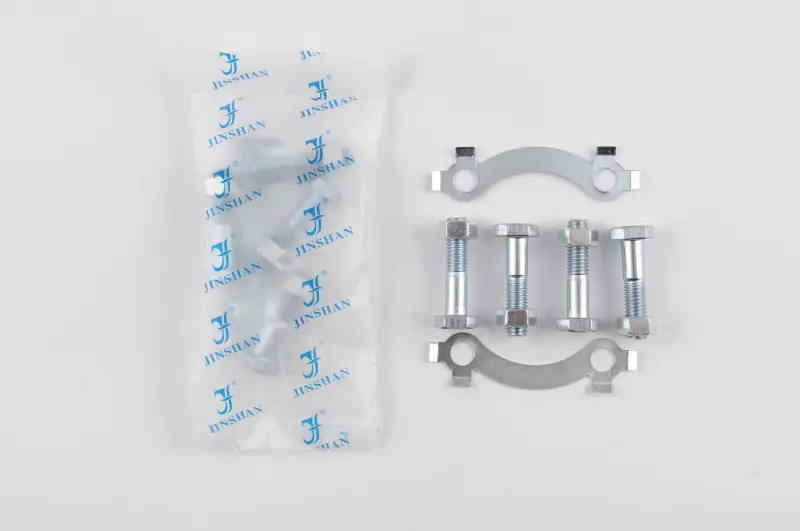

Комплект предназначен для фиксации ведомой звезды на ступице заднего колеса мопеда Delta. Четыре болта стягивают сопрягаемые детали, а две парные контровочные пластины блокируют крепеж после затяжки. Набор используют при ремонте заднего привода, обслуживании колеса или устранении люфта звезды, когда прежние болты, гайки либо стопорные детали уже непригодны для дальнейшей эксплуатации.

Конструкция и назначение

В комплект входят четыре болта, четыре гайки и две фигурные контровочные пластины. Болты имеют шестигранные головки и резьбу на части стержня. Каждая пластина объединяет две соседние точки крепления и снабжена отгибаемыми лепестками. После окончательной затяжки лепестки подгибают к плоским граням головок болтов. Получается механический упор, который препятствует их самопроизвольному проворачиванию.

Такое соединение удерживает заднюю звезду в заданном положении относительно ступицы. Плотная и равномерная посадка необходима для нормального прохождения цепи по зубьям. Если болты ослабли, звезда получает нежелательную подвижность на посадочных местах. Это сопровождается люфтом, стуком при изменении нагрузки и ускоренным износом отверстий. Установка исправного крепежа помогает восстановить соединение, если сама звезда и посадочные места ступицы не имеют критической выработки.

Когда комплект требует замены

• резьба болта или гайки повреждена, замята либо не обеспечивает нормальную затяжку;
• грани головок и гаек сорваны, поэтому инструмент не удерживается надежно;
• болты деформированы или имеют заметные следы вытяжки;
• контровочные пластины погнуты, повреждены либо их лепестки уже неоднократно разгибались;
• задняя звезда люфтит из-за ослабленного или изношенного крепежа.

Перед покупкой нужно учитывать, что обозначение Delta охватывает разные версии мопедов, а после предыдущего ремонта на технике могла появиться ступица или звезда другой модификации. Поэтому модельное название следует дополнить прямым сравнением со снятыми деталями. Новый набор должен совпасть по числу точек крепления, форме пластин, расположению отверстий и основным размерам болтов.

Как проверить совместимость

Для точного подбора сравните диаметр и шаг резьбы, общую длину болта, длину резьбовой и гладкой частей, размер шестигранной головки, а также расстояние между отверстиями контровочной пластины. Старую и новую пластины удобно совместить по контуру: отверстия и отгибаемые участки должны располагаться одинаково. Комплект рассчитан на четырехточечное крепление задней звезды. Если на установленной ступице применена иная схема, такой набор использовать нельзя.

Одновременно осмотрите отверстия звезды и ступицы. Новый крепеж не компенсирует овальную выработку, трещины, деформацию посадочной поверхности или повреждение сопрягаемых деталей. При обнаружении таких дефектов требуется восстановить либо заменить поврежденную деталь, а не пытаться убрать подвижность чрезмерной затяжкой болтов.

Установка и проверка

Перед сборкой очищают прилегающие поверхности, устанавливают звезду без перекоса и вручную наживляют все четыре болта. Крепеж затягивают постепенно и поочередно, переходя к противоположным точкам. Такой порядок помогает равномерно прижать звезду к ступице. Усилие затяжки выбирают по технической документации конкретного мопеда или ступицы: недостаточное усилие оставляет соединение подвижным, а чрезмерное может повредить резьбу.

Лепестки контровочных пластин загибают после завершения затяжки. Они должны плотно прилегать к граням головок и создавать физический упор против поворота. После сборки проверяют отсутствие люфта, свободное вращение колеса и ровное прохождение цепи по зубьям. Комплект JS подходит для восстановления штатного крепления задней звезды Delta при полном совпадении резьбы, длины болтов и геометрии стопорных пластин со снятыми деталями.
