ЦПГ KOSA для бензопилы Stihl MS 380, Ø52 мм

ЦПГ KOSA для бензопилы Stihl MS 380, Ø52 мм

Цилиндро-поршневая группа предназначена для ремонта двигателя бензопилы Stihl MS 380. Комплект с диаметром поршня 52 мм используют при износе или повреждении цилиндра, поршня и колец, когда мотор теряет компрессию, становится сложнее запустить инструмент либо снижается тяга под нагрузкой. Замена сопряженных деталей одним набором позволяет восстановить цилиндровую часть двигателя без подбора поршня и колец по отдельности.

Назначение и состав

ЦПГ образует камеру, в которой поршень совершает возвратно-поступательное движение. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, благодаря чему создается необходимая для работы двигателя компрессия. Поршневой палец соединяет поршень с шатуном, а стопорные кольца удерживают палец в посадочном положении. Наружные ребра цилиндра участвуют в отводе тепла при воздушном охлаждении двигателя.

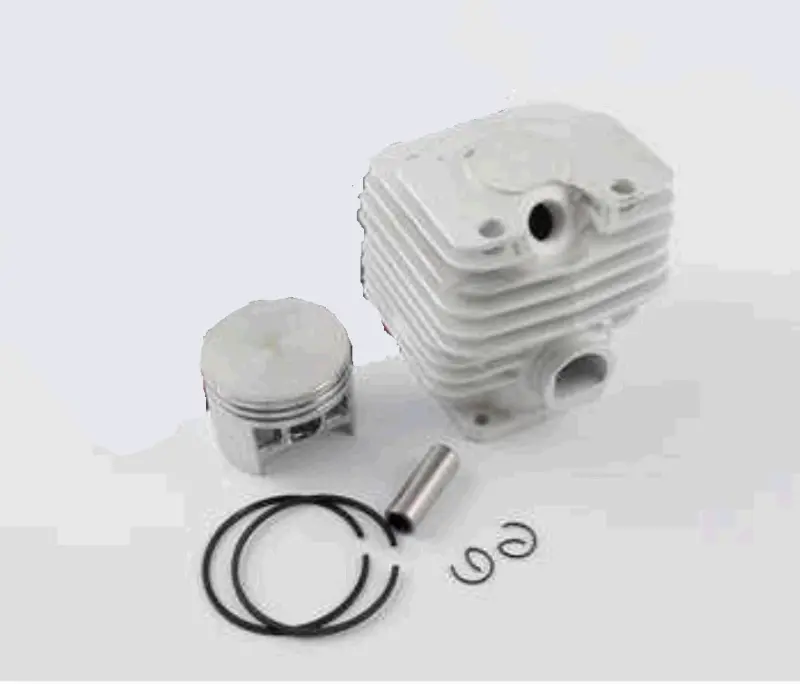

В набор входят цилиндр, поршень, поршневой палец, два поршневых кольца и два стопорных кольца. Такой состав охватывает основные сопряженные детали цилиндровой части. Прокладки, крепеж и игольчатый подшипник в подтвержденный перечень не включены, поэтому их состояние и необходимость отдельного приобретения следует определить до разборки пилы.

Что проверить перед выбором

• Модель бензопилы: комплект рассчитан на Stihl MS 380. Обозначение модели нужно сверить на самом инструменте, поскольку похожие по названию пилы могут иметь другую конфигурацию цилиндра.
• Диаметр: основной размер этого варианта — 52 мм. Он должен соответствовать установленной цилиндро-поршневой группе.
• Конфигурация цилиндра: сопоставьте расположение крепежных отверстий, впускного и выпускного каналов, а также внешнюю форму посадочных участков со снятой деталью.
• Состояние смежных деталей: до установки проверяют шатун, игольчатый подшипник, коленчатый вал, посадочную плоскость картера и уплотнения. Люфт, загрязнение или негерметичность способны ухудшить результат ремонта.

Когда требуется проверка ЦПГ

Поводом для разборки и диагностики могут быть заметное падение компрессии, затрудненный запуск исправно настроенного двигателя, снижение мощности, посторонний механический шум, задиры на поршне или поверхности цилиндра, повреждение колец и износ поршневых канавок. Эти признаки не заменяют диагностику: похожее поведение бензопилы также может быть связано с подачей топлива, зажиганием, загрязненным воздушным фильтром или негерметичностью впуска.

Рекомендации по установке

Перед сборкой необходимо установить причину повреждения прежней группы. Следует проверить герметичность двигателя и впуска, состояние фильтра, правильность приготовления топливной смеси и настройку карбюратора. Если оставить причину перегрева, недостаточной смазки, попадания абразивной пыли или слишком бедной смеси, новые детали также могут быстро получить задиры.

Посадочную поверхность картера очищают без повреждения плоскости. Поршень и цилиндр перед монтажом смазывают маслом, предназначенным для двухтактных двигателей. Кольца устанавливают с учетом фиксирующих штифтов в поршневых канавках, а стопорные кольца полностью заводят в предусмотренные пазы. Цилиндр надевают без перекоса и без чрезмерного усилия, чтобы не сломать кольца. Крепеж затягивают равномерно с моментом, указанным в сервисной документации бензопилы.

После сборки коленчатый вал должен проворачиваться плавно, без заеданий. ЦПГ KOSA Ø52 мм подходит для планового восстановления Stihl MS 380 при подтвержденном износе цилиндровой части и правильном совпадении всех посадочных параметров.
