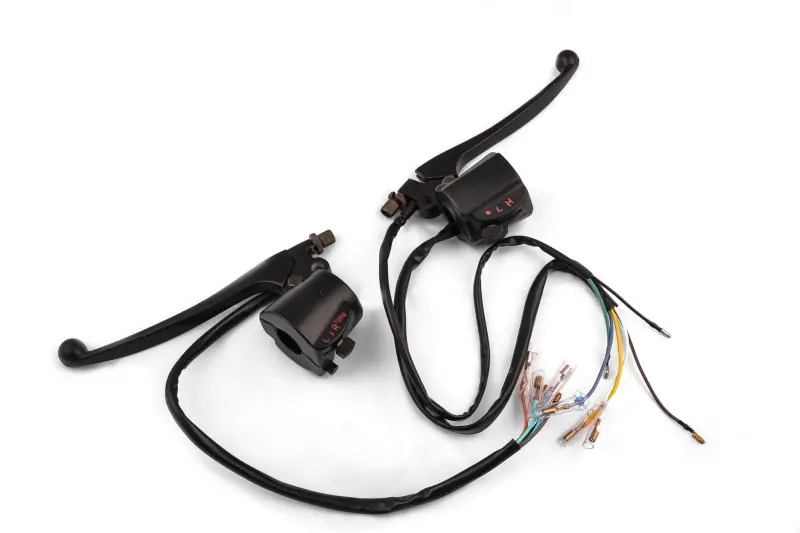

Комплект блоков кнопок руля с рычагами Suzuki AX100, черный, XVP

Блоки кнопок руля с рычагами для Suzuki AX100

Парный комплект XVP объединяет левый и правый блоки управления, рычаг сцепления и рычаг переднего тормоза. Он предназначен для восстановления штатного расположения основных органов управления на руле Suzuki AX100. Такое решение удобно при комплексном ремонте, когда корпуса переключателей, рычаги, крепления или выходящие из них провода повреждены, сильно изношены либо заменены неподходящими деталями.

Блоки выполнены в черном цвете и устанавливаются по обеим сторонам руля. В конструкцию входят корпуса переключателей, длинные ручные рычаги, зажимные крепления и проводка с отдельными контактными наконечниками. Органы управления рассчитаны на работу со светом, указателями поворота и звуковым сигналом. Для конструкции AX100 также характерен отдельный рычажок управления пусковым обогатителем. Совмещение механических рычагов и переключателей в боковых сборках помогает вернуть привычное управление тормозом, сцеплением и функциями рулевых кнопок.

Когда комплект требуется при ремонте

Замену стоит рассмотреть при трещинах корпуса, повреждении крепежных проушин, заметном люфте рычага, заедании переключателя, окислении контактов или обрыве проводов возле выхода из блока. Парный вариант также подходит для восстановления мотоцикла после повреждения руля: оба блока имеют согласованное исполнение и одинаковый черный цвет. При этом состояние тросов, ручки газа и ответной проводки мотоцикла необходимо оценивать отдельно — эти детали относятся к другим участкам системы управления.

Что проверить перед выбором

• Модель мотоцикла. Комплект рассчитан на Suzuki AX100, однако у мотоциклов разных годов и рынков исполнения проводки могут различаться.
• Стороны установки. Сопоставьте расположение рычагов сцепления и переднего тормоза, форму корпусов и направление выхода жгутов со снятыми блоками.
• Подключение проводов. Сверьте количество проводов, их назначение, цвета, тип контактных наконечников и схему соединения. Одинаковая форма корпуса сама по себе не подтверждает совпадение распиновки.
• Механические соединения. Проверьте точки крепления тросов, форму их наконечников, положение регулировочных деталей и свободный ход каждого рычага.
• Посадку на руле. До окончательной фиксации убедитесь, что корпуса правильно смыкаются, не мешают рукояткам и позволяют расположить рычаги под удобным углом.

Рекомендации по установке

Перед началом работ следует обесточить бортовую систему и зафиксировать назначение проводов старых переключателей. Подключение выполняют по схеме конкретной версии Suzuki AX100, а не только по цвету изоляции: у ранее ремонтировавшегося мотоцикла проводка могла быть изменена. Контактные соединения должны быть надежно обжаты и изолированы, а жгуты уложены с запасом для полного поворота руля в обе стороны. Провода не должны натягиваться, пережиматься креплением или касаться деталей, способных повредить изоляцию.

После монтажа регулируют свободный ход сцепления и переднего тормоза в соответствии с устройством мотоцикла. Рычаги должны перемещаться плавно и полностью возвращаться в исходное положение. До поездки отдельно проверяют все положения переключателей, работу света, указателей поворота и звукового сигнала, а также отсутствие натяжения проводов и тросов при повороте руля. Если распиновка или порядок подключения отличаются от снятого комплекта, установку следует выполнять с проверкой схемы и контактов измерительным прибором.

Комплект подойдет для планового восстановления рулевого управления Suzuki AX100 или замены сразу двух изношенных боковых сборок. Тщательная сверка проводки, тросовых соединений и геометрии креплений до монтажа помогает избежать переделок и сохранить удобное расположение органов управления.
