Блоки кнопок руля Active XVP, пара, черные

Блоки кнопок руля Active XVP

Парный комплект предназначен для размещения органов управления на руле китайских мопедов семейства Active и совместимых моделей. Левый блок объединяет несколько клавиш, используемых для управления светом, указателями поворота и звуковым сигналом. Второй корпус устанавливается на противоположной стороне руля. Такое расположение сохраняет основные команды возле рукояток, чтобы водитель мог пользоваться ими без лишних движений во время поездки.

Конструкция комплекта

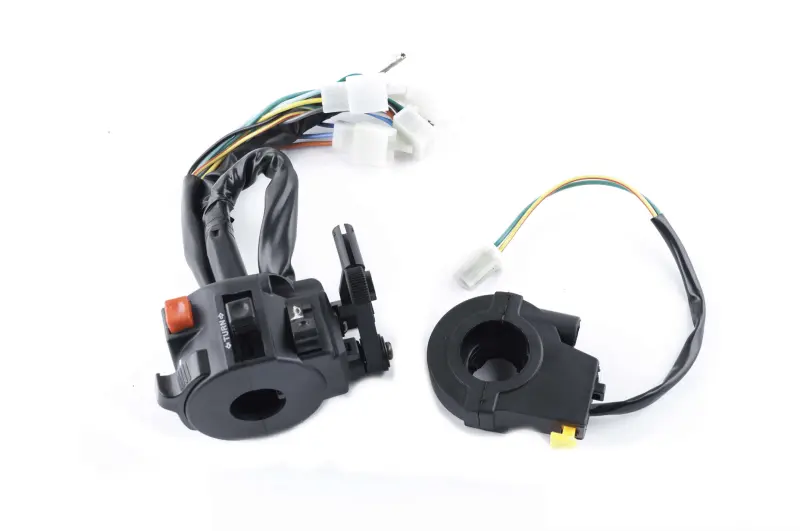

В комплект входят левый и правый блоки черного цвета. Оба корпуса имеют круглые посадочные отверстия для крепления на руле и снабжены собственной проводкой. От левого блока отходит многожильный жгут с несколькими разъемами, от правого — отдельный кабель со штекерным соединением. Готовые выводы упрощают подключение при условии, что их конфигурация и расположение контактов соответствуют штатной проводке конкретного мопеда.

Парный формат подходит для комплексной замены органов управления после повреждения корпусов, клавиш, креплений или отходящих проводов. Он также удобен при восстановлении техники, на которой прежние переключатели отсутствуют либо находятся в разном состоянии. Новые блоки должны надежно фиксироваться на руле, не проворачиваться вместе с рукой и не ограничивать работу рукояток, тормозных рычагов и других расположенных рядом деталей.

Совместимость

Блоки относятся к запчастям для китайских четырехтактных мопедов классов 110 и 125 см³. Для этой позиции заявлена совместимость с Viper Active, Viper Sport 125, Kinlon JL110-38, JL110-39 и JL110-40, Loncin LX110-31, LX110-31A, LX110-35A, LX110-37 и LX110-39, Musstang MT110Q-3 и MT125Q-3, Spark SP110C-3C, SP125C-3CF и SP125C-4WQ.

Название модели помогает определить подходящую серию, однако при подборе необходимо учитывать возможные различия между годами выпуска и модификациями. До заказа сравните комплект со снятыми блоками: важны форма и размеры корпусов, расположение органов управления, направление выхода кабелей, длина жгутов, количество разъемов, их геометрия и число контактов. Одинаковый внешний вид еще не означает одинакового подключения, поэтому ориентироваться только на цвет проводов нельзя.

Что проверить при установке

• Посадку на руле: корпуса должны соответствовать диаметру и конфигурации места крепления, не мешая соседним деталям.
• Разъемы: форма штекеров, количество контактов и их назначение должны совпадать со штатной проводкой мопеда.
• Расположение клавиш: водитель должен свободно включать нужные функции, не отпуская рукоятку.
• Прокладку жгутов: провода не должны натягиваться при полном повороте руля, попадать под крепеж или соприкасаться с острыми и подвижными деталями.
• Состояние соединений: загрязненные, окисленные или ослабленные ответные контакты следует привести в порядок до подключения блоков.

Перед демонтажем старых переключателей питание мототехники отключают, а расположение штатных соединений фиксируют для последующей сборки. После монтажа следует повернуть руль до упора в обе стороны, убедиться в свободном ходе кабелей и поочередно проверить каждую команду. Крепеж затягивают равномерно: корпус должен удерживаться без проворачивания, но не деформироваться от чрезмерного усилия.

Замена особенно актуальна при заедании клавиш, периодическом исчезновении управляемой функции, трещинах корпуса, повреждении крепления или нарушении изоляции возле выхода проводов. Если конфигурация разъемов либо назначение контактов отличается от штатного варианта, подключение следует доверить специалисту по электрике мототехники. Это позволит установить пару без случайного изменения проводки и сохранить корректную работу рулевых команд.
