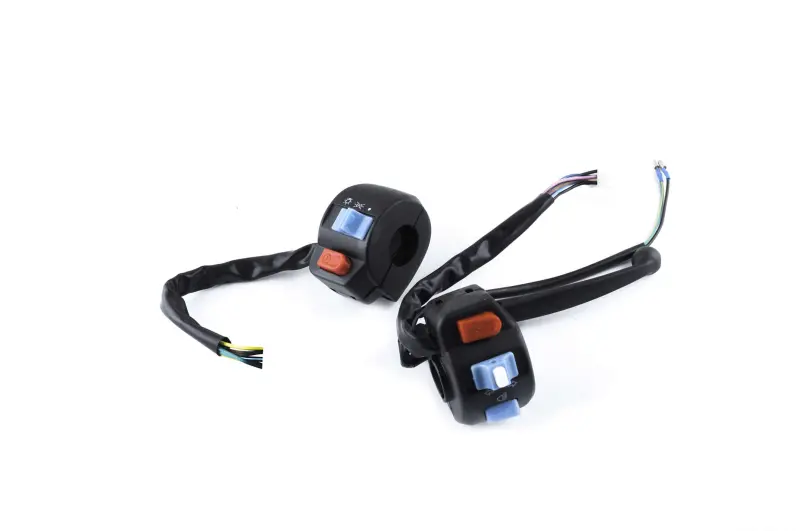

Блоки переключателей руля XVP для 4T GY6 50, диск/барабан, пара с рычагом

Блоки переключателей руля XVP для скутера 4T GY6 50

Пара рулевых блоков предназначена для ремонта органов управления четырехтактного скутера GY6 50 с тормозной конфигурацией диск/барабан. Левый и правый корпуса устанавливаются возле рукояток руля, поэтому основные команды остаются доступны водителю без переноса рук. Кнопки используются для управления светом, указателями поворота и звуковым сигналом. Позиция подходит для замены поврежденных корпусов, изношенных переключателей, туго работающих клавиш или блоков с нестабильным контактом.

Конструкция и назначение

В позицию входят два блока — для левой и правой стороны руля, проводка, один тормозной рычаг и крепление. Такая конфигурация соответствует скутерам, у которых один тормоз дисковый, а второй барабанный: механический привод барабанного тормоза требует отдельного рычага, тогда как дисковая сторона сопрягается со штатным тормозным оборудованием скутера. Перед заказом необходимо убедиться, что на технике применяется именно сочетание диск/барабан, поскольку варианты диск/диск и барабан/барабан имеют другое исполнение рычагов и креплений.

Блоки рассчитаны на четырехтактные скутеры семейства GY6 50. В товарных карточках этой позиции указаны двигатели 139QMA, 1P39QMA, 139QMB и 1P39QMB. Одного совпадения обозначения двигателя недостаточно для окончательного подбора: на скутерах одного семейства встречаются различия в проводке и расположении органов управления. До установки сравните новую пару со штатными деталями по форме корпусов, стороне монтажа, количеству и цветам проводов, типу наконечников, размещению клавиш, конструкции крепежа и исполнению тормозного привода.

Что проверить при выборе

• Тип техники: четырехтактный скутер GY6 50, а не внешне похожая модель с другой схемой подключения.
• Тормозная конфигурация: сочетание дискового и барабанного тормоза должно совпадать со штатным исполнением.
• Левая и правая стороны: сравните форму посадочных частей и положение органов управления относительно рукояток.
• Проводка: проверьте число проводов, их назначение, цвета и способ соединения с проводкой скутера.
• Рычаг и крепление: сопоставьте точки фиксации, присоединение тормозного троса и геометрию снятой детали.

Установка и проверка

Перед демонтажем старых блоков зафиксируйте расположение проводов и соединений, затем отключите аккумулятор. Переключатели устанавливают на соответствующие стороны руля и надежно закрепляют без перекоса. Провода подключают по электрической схеме конкретного скутера: ориентироваться только на одинаковый цвет изоляции не следует, если назначение контактов предварительно не проверено. Тормозной трос присоединяют к предусмотренному рычагу, после чего регулируют его свободный ход согласно требованиям техники.

После монтажа последовательно проверьте свет, указатели поворота, звуковой сигнал и каждое положение переключателей. Клавиши должны перемещаться свободно, корпуса — оставаться неподвижными на руле, а проводка — не натягиваться и не пережиматься при полном повороте руля в обе стороны. Отдельно проверьте действие тормоза и возврат рычага. Такая проверка помогает сразу выявить ошибку подключения или регулировки до начала поездки.

Комплект XVP удобен при комплексном ремонте рулевого управления, когда требуется заменить оба изношенных блока и восстановить механическое управление барабанным тормозом. Тщательное сравнение со снятыми деталями особенно важно после прежних переделок проводки или установки нештатных органов управления.
