Ножка переключения передач Musstang MT150-6, Geon Pantera

Ножка переключения передач Musstang MT150-6, Geon Pantera

Педаль предназначена для ножного управления коробкой передач на мотоциклах Musstang MT150-6 и Geon Pantera 150. Она принимает движение стопы и через рычажную связь передает его на механизм выбора передачи. Деталь подходит для восстановления штатного управления после деформации, появления чрезмерного люфта или повреждения установленной ножки. Ее также выбирают при ремонте мотоцикла, когда прежняя педаль мешает уверенно включать нужную передачу либо занимает неправильное положение относительно подножки.

Конструкция и назначение

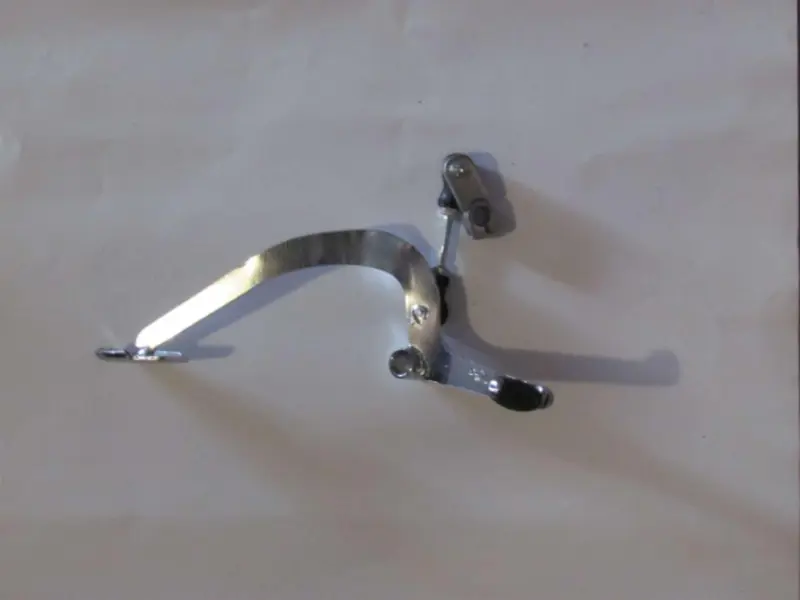

Ножка выполнена как металлическая рычажная система с двумя разнесенными участками для работы носком и пяткой. Один участок завершен черной упорной накладкой, второй имеет плоскую площадку. Такая схема позволяет воздействовать на педаль с двух сторон, не перенося стопу далеко от водительской подножки. Изгиб основного рычага задает положение контактных площадок относительно обуви, а короткая соединительная тяга передает перемещение к зажимному посадочному узлу.

Во время нажатия педаль поворачивается в точке крепления, тяга приводит в движение соединение на валу, а механизм коробки выполняет выбор следующей позиции. Поэтому для четкого переключения важны не только исправные детали внутри коробки, но и состояние наружного привода: его геометрия, подвижность сочленений, надежность крепежа и отсутствие контакта с крышкой двигателя или другими частями мотоцикла.

Что проверить при подборе

• Модель мотоцикла. Основное применение — Musstang MT150-6 и Geon Pantera 150; перед заказом уточните точную модификацию и год исполнения техники.
• Общую схему привода. Сравните старую деталь с новой по форме основного рычага, наличию короткой тяги и расположению зажимного соединения.
• Посадку на вал. Должны совпадать тип зажима, диаметр посадочного места и параметры шлицевого соединения. Устанавливать несовпадающую деталь с усилием нельзя.
• Расположение педальных площадок. Сопоставьте расстояние между ними, направление изгибов и их положение относительно водительской подножки.
• Точки крепления. Проверьте места соединения рычага, тяги и опоры, поскольку различия в геометрии изменят ход педали.

Установка и проверка работы

Перед демонтажем старой ножки запомните положение зажимного узла и высоту педальных площадок. Новую деталь устанавливают в той же ориентации, без перекоса посадки и без принудительного изгибания рычагов. Крепеж затягивают равномерно, сохраняя свободное движение шарнирных соединений. Если положение педали регулируется штатной тягой мотоцикла, его выставляют так, чтобы носок и пятка естественно доставали до соответствующих участков, а обувь не цеплялась за соседние детали.

После монтажа на неподвижном мотоцикле проверьте полный ход педали в обе стороны, ее возврат и последовательное включение положений коробки. Рычаг не должен упираться в картер, подножку или облицовку. Если сохраняются пропуски, тугой ход либо заметный свободный ход, дополнительно осматривают крепление на валу, шарниры наружного привода и сам механизм переключения: замена педали устраняет неисправность только тогда, когда ее причиной была поврежденная или изношенная наружная деталь.

При выборе ориентируйтесь на модель мотоцикла и фактическую конструкцию снятой ножки одновременно. Такое сравнение помогает подобрать педаль с правильной геометрией, установить ее без переделок и вернуть удобное управление передачами в обычной посадке водителя.
