Прокладка поплавковой камеры карбюратора 177F (7–9 л.с.) DIGGER

Прокладка поплавковой камеры карбюратора 177F DIGGER

Эта прокладка предназначена для карбюратора бензинового двигателя 177F мощностью 7–9 л.с., применяемого на мотоблоках. Деталь устанавливается в месте соединения корпуса карбюратора с поплавковой камерой и уплотняет стык по всему контуру. Она нужна при обслуживании карбюратора, устранении течи по краю камеры или сборке после очистки внутренних деталей.

Назначение в карбюраторе

В поплавковой камере находится запас топлива, из которого карбюратор формирует смесь для работы двигателя. Между съемной камерой и корпусом предусмотрено отдельное контурное уплотнение. Если оно потеряло форму, получило надрыв или перестало плотно прилегать, топливо может появляться на стыке. Установка исправной прокладки восстанавливает плотное соединение двух частей и помогает содержать карбюратор сухим снаружи при нормальной работе поплавка, игольчатого клапана и сливного винта.

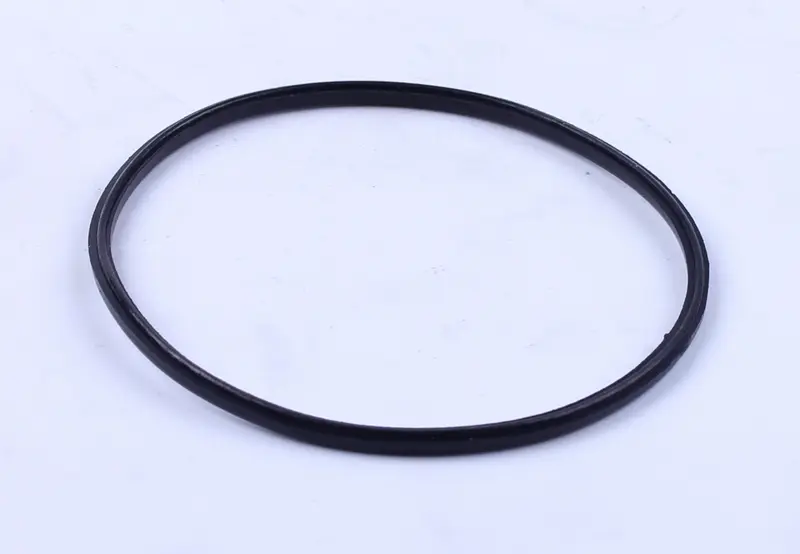

Прокладка имеет форму тонкого черного замкнутого кольца, соответствующего контуру посадочного места камеры. Это не прокладка между карбюратором и впуском и не уплотнение сливного винта. Деталь решает конкретную задачу — уплотняет разъем поплавковой камеры. Такое уточнение особенно полезно при заказе, поскольку в одном карбюраторе используются несколько разных прокладок.

Как правильно подобрать

Основной ориентир для этой позиции — двигатель 177F и карбюратор, установленный на его конкретной модификации. Обозначение мощности 7–9 л.с. помогает сузить подбор, но само по себе не заменяет сравнение снятой детали. Карбюраторы и камеры разных выпусков могут отличаться посадочным контуром, поэтому перед установкой следует сопоставить:

• форму кольца и общий контур старой прокладки;
• размер посадочного места на корпусе карбюратора;
• профиль и ширину канавки, в которую укладывается уплотнение;
• форму края поплавковой камеры и расположение ее крепления;
• назначение детали: именно стык камеры с корпусом, а не соседние соединения.

Если старая прокладка растянута или деформирована, ориентируйтесь прежде всего на канавку карбюратора и геометрию камеры. Новое кольцо должно укладываться по всему периметру без натяжения, складок и выхода за край. Слишком свободная либо чрезмерно тугая посадка указывает на несоответствие, даже если двигатель относится к серии 177F.

Когда требуется замена

Прокладку меняют при подтекании по линии соединения поплавковой камеры, а также при обнаружении трещин, надрезов, сплющенных участков или стойкой деформации. Проверка уместна и после разборки карбюратора для очистки: снятое уплотнение осматривают по всей окружности, поскольку поврежденный участок может быть небольшим. Если течь идет из сливного винта, штуцера или переливного канала, одна эта прокладка причину не устранит — место выхода топлива нужно определить до ремонта.

Установка и проверка

Работу выполняют на остывшем двигателе при перекрытой подаче топлива. Остаток топлива из камеры сливают в подходящую емкость, затем снимают чашу и старую прокладку. Посадочную канавку и прилегающие поверхности очищают от загрязнений и остатков прежнего уплотнения, не повреждая кромки. Новое кольцо аккуратно укладывают в канавку без перекручивания и растяжения, после чего возвращают камеру на место и затягивают крепление равномерно.

После сборки открывают подачу топлива и проверяют соединение по всему периметру. Если стык остается сухим, камера установлена правильно. При повторном появлении топлива дополнительно проверяют положение камеры, состояние посадочных поверхностей, уплотнение крепежного или сливного винта, поплавок и игольчатый клапан. Такой порядок помогает не менять весь карбюратор, когда обслуживание требуется только конкретному соединению.
