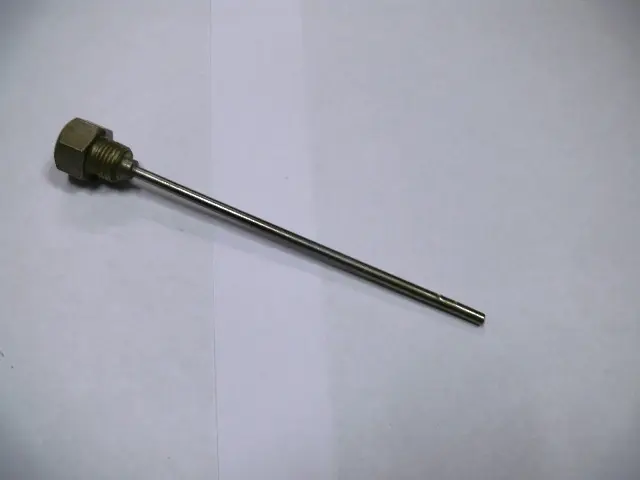

Длинный щуп масла заднего моста МТ, Днепр VDKI-2

Длинный щуп масла заднего моста МТ, Днепр VDKI-2

Щуп предназначен для контроля уровня масла в картере главной передачи мотоциклов МТ и Днепр. Деталь устанавливается в заливное отверстие заднего моста и одновременно выполняет две задачи: закрывает отверстие резьбовой пробкой и позволяет определить количество смазочного материала по меткам на длинном стержне. Такой формат удобен при регулярном обслуживании главной передачи, после замены масла и при проверке мотоцикла перед поездкой.

Длинное исполнение — существенный признак этой детали. На мотоциклах семейства Днепр щупы коробки передач и главной передачи имеют сходную конструкцию, но отличаются длиной. Короткая версия используется в коробке, а длинная предназначена для заднего моста. Неподходящий по длине стержень окажется на другой глубине и не даст правильно оценить уровень, поэтому назначение щупа необходимо учитывать при подборе.

Конструкция и назначение

Деталь состоит из резьбовой пробки с шестигранной головкой и закрепленного в ней измерительного стержня. Пробка устанавливается в горловину картера, а стержень опускается внутрь главной передачи. Контрольные риски обозначают верхний уровень заправки и нижний допустимый уровень. Благодаря такой конструкции для проверки не требуется снимать крышку редуктора или разбирать задний мост: доступ к маслу осуществляется через штатное заливное отверстие.

Щуп нужен не только во время очередной замены масла. Он позволяет проконтролировать уровень после ремонта главной передачи, доливки смазочного материала или длительной стоянки мотоцикла. Замена детали также оправдана, если прежняя пробка потеряна, стержень погнут, контрольные метки повреждены, шестигранная головка сорвана либо резьба не обеспечивает нормальную установку в горловину.

Что проверить перед покупкой

• Место установки. Эта длинная версия рассчитана на картер главной передачи заднего моста МТ и Днепр, а не на коробку передач.
• Длину стержня. Сравните расстояние от опорной части пробки до конца и контрольных рисок со снятой штатной деталью.
• Резьбовое соединение. Диаметр, шаг и длина резьбовой части должны соответствовать заливному отверстию конкретного картера.
• Посадочную поверхность. Проверьте форму места прилегания пробки и состояние ответной резьбы на мотоцикле.
• Исполнение моста. При наличии нестандартного, замененного или ранее переделанного редуктора ориентируйтесь на фактически установленный картер.

Точное сравнение особенно важно для техники, собранной из деталей разных модификаций. Общее обозначение МТ или Днепр подтверждает семейство применения, но не заменяет проверку резьбы и рабочей длины. Если старого щупа нет, параметры следует сопоставить с технической документацией конкретной модели и исполнением заливной горловины.

Как правильно проверить уровень

Установите мотоцикл в положение, предусмотренное руководством по эксплуатации, и очистите участок вокруг заливного отверстия, чтобы загрязнения не попали в картер. Выверните пробку, протрите измерительный стержень и повторно вставьте его в отверстие до начала резьбы, не заворачивая. Затем выньте щуп и оцените след масла относительно двух контрольных рисок: он должен находиться в допустимом диапазоне между нижней и верхней отметками.

После измерения установите пробку на место, сначала наживив резьбу рукой без перекоса. Окончательную затяжку выполняйте подходящим инструментом и в соответствии с требованиями руководства для мотоцикла. Чрезмерное усилие применять не следует: состояние резьбы и ровная посадка важнее сильной затяжки. Используйте тип масла и порядок обслуживания, установленные производителем конкретной модели.

Длинный щуп VDKI-2 подходит для восстановления штатного способа контроля масла в заднем мосту МТ или Днепр. Правильно подобранная длина позволяет считывать уровень на предусмотренной глубине, а резьбовая пробка возвращает заливному отверстию его нормальную конфигурацию.
