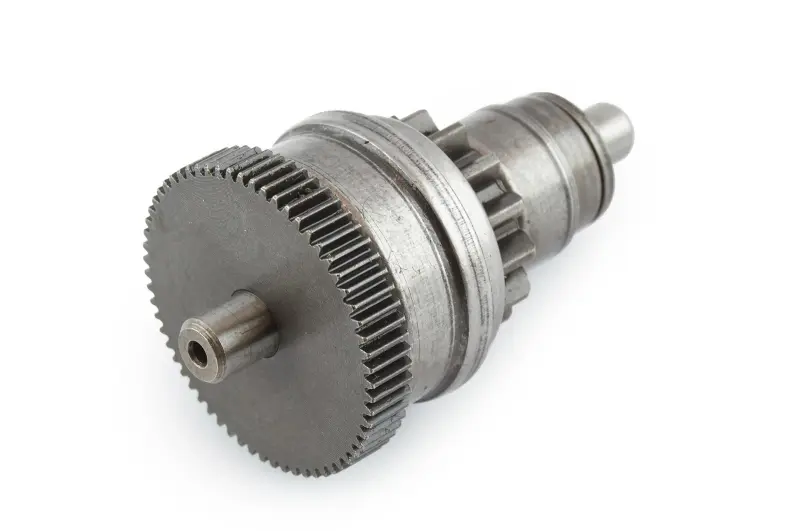

Бендикс электростартера Honda Dio/ZX, 63/14

Бендикс электростартера Honda Dio/ZX, 63/14

Бендикс предназначен для ремонта системы электрического запуска скутеров Honda Dio и ZX. Этот механизм передаёт вращение от электростартера к ответной шестерне, чтобы прокрутить двигатель при запуске. После пуска обгонный механизм прекращает передачу обратного вращения и выводит привод из зацепления. Благодаря этому стартер участвует только в запуске и не остаётся постоянно связанным с работающим двигателем.

Замена бендикса может потребоваться, если электростартер включается, но двигатель не прокручивается должным образом. На неисправность привода также могут указывать проскальзывание при попытке запуска и посторонний металлический звук. Однако похожие признаки возникают не только из-за самого бендикса: причиной могут быть повреждения ответной шестерни, втулок, зубчатого венца или нарушение работы других элементов системы запуска. Поэтому перед заменой важно осмотреть узел в сборе и определить состояние сопряжённых деталей.

Размеры и конструкция

Бендикс оснащён большой шестернёй на 63 зуба и малой шестернёй на 14 зубьев. Его общая длина составляет 70,5 мм, а диаметр посадочных втулок — 8 мм. Это основные параметры для правильного подбора. Внешне похожие приводы могут иметь другое количество зубьев, отличаться длиной или посадочными размерами, из-за чего они не будут правильно работать с ответной шестернёй и штатными посадочными местами.

При подборе сравните новую деталь со снятым бендиксом по всем указанным параметрам: пересчитайте зубья большой и малой шестерён, измерьте общую длину и проверьте диаметр посадочных втулок. Одного совпадения по Honda Dio или ZX недостаточно, поскольку внутри этих линеек встречаются разные двигатели и элементы запуска. Надёжным ориентиром служит совпадение геометрии привода со старой деталью и сопрягаемыми элементами конкретного скутера.

Работа в системе запуска

При включении электростартера бендикс соединяет его с приводом двигателя и передаёт усилие через шестерни. Когда двигатель начинает работать самостоятельно, обгонный механизм разъединяет привод и прекращает передачу вращения обратно к стартеру. Исправное зацепление зависит не только от состояния зубьев бендикса, но и от ответной шестерни, посадочных втулок и правильного положения всех деталей узла.

Изношенные или повреждённые зубья могут приводить к проскальзыванию и нестабильному зацеплению. Проблемы также возникают при ослаблении либо нарушении работы механизма возврата. Если на сопряжённой шестерне заметен износ, установка одного нового бендикса может не устранить неисправность. Перед сборкой проверьте все рабочие поверхности, чтобы новая деталь взаимодействовала с исправными элементами привода.

Установка и проверка

Бендикс устанавливается в штатный узел скутера. Перед монтажом очистите посадочные места и осмотрите втулки. Проверьте зубья ответной шестерни, состояние зубчатого венца и детали вариатора, с которыми взаимодействует привод. При сборке важно правильно расположить элементы механизма и убедиться, что шестерни входят в зацепление без перекоса.

После установки проверьте работу электрического запуска. Стартер должен передавать вращение двигателю без проскальзывания и постороннего металлического звука, а после пуска привод должен выходить из зацепления. Если неисправность сохраняется, дополнительно проверьте электростартер, втулки, зубчатый венец, ответную шестерню и правильность сборки узла.

Эта деталь подходит для замены изношенного привода электростартера Honda Dio или ZX при полном совпадении количества зубьев, общей длины и диаметра посадочных втулок. Тщательная проверка размеров перед заказом помогает подобрать бендикс для конкретной версии системы запуска.
