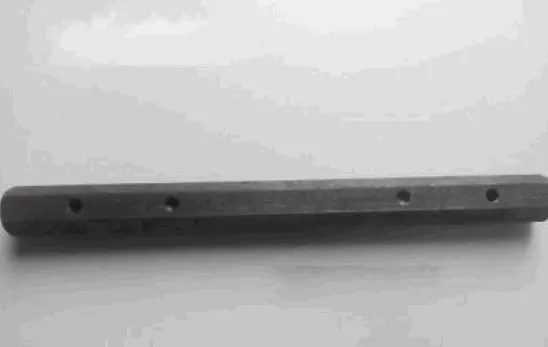

Шестигранная ось редуктора мотоблока 176F/186F, 500 мм, DIGGER

Шестигранная ось редуктора мотоблока 176F/186F, 500 мм, DIGGER

Деталь предназначена для редукторной части мотоблока и рассчитана на исполнение, обозначаемое 176F/186F и классом мощности 7/9 л.с. Номинальная длина оси — 500 мм. Такое сочетание обозначений важно рассматривать целиком: рядом встречаются похожие оси другой длины и для иных версий редуктора, которые нельзя считать прямой заменой только из-за совпадения мощности двигателя.

Назначение и конструкция

Ось устанавливается в приводной части мотоблока и передает вращающий момент к сопрягаемым деталям ходовой системы. Шестигранный профиль образует геометрическое зацепление с ответной деталью: нагрузка передается плоскими гранями, а соединение не зависит только от силы прижима. Для исправной работы важно, чтобы грани входили в посадку без перекоса, выраженного люфта и замятия.

По длине оси выполнено несколько поперечных отверстий для фиксации сопрягаемых деталей. При подборе учитывают не только наличие таких отверстий, но и их количество, диаметр, межосевые расстояния и положение относительно торцов. Если отверстия старой и новой детали не совпадают, штатный крепеж не займет предусмотренное положение даже при одинаковой общей длине.

Как проверить совместимость

Обозначения 176F и 186F, мощность 7/9 л.с. и длина 500 мм задают основной ориентир, но окончательный подбор выполняют по фактической конфигурации редуктора. На мотоблоках с двигателями одного класса могут применяться разные корпуса, ступицы, подшипниковые посадки и способы фиксации. До установки сопоставьте снятую ось с новой по всей геометрии.

• Общая длина: требуемое значение — 500 мм; вариант 550 мм относится к другому размерному исполнению.
• Шестигранный профиль: сравните размер по граням и длину участков, которые входят в сопрягаемые детали.
• Фиксирующие отверстия: проверьте их число, диаметр, шаг и расстояние от каждого торца.
• Торцы и посадочные зоны: должны совпасть форма окончаний, расположение опорных участков и места установки удерживающих деталей.
• Редуктор: сверяйте его исполнение и способ крепления, а не только индекс установленного двигателя.

Когда ось требует замены

Поводом для ремонта служат изгиб, заметная выработка граней, овальность фиксирующих отверстий, повреждение торцов или износ посадочных зон. Деформированная ось вызывает биение соединенных деталей, а смятые грани и разбитые отверстия увеличивают свободный ход. Перед сборкой также проверяют сопрягаемые втулки, ступицы, подшипники и крепеж: установка новой оси вместе с сильно изношенными деталями не устраняет причину люфта.

Установка и контроль после сборки

Мотоблок устанавливают устойчиво, двигатель останавливают, а навесные и колесные детали снимают в последовательности, предусмотренной конструкцией техники. При разборке сохраняют порядок шайб, втулок, дистанционных деталей и фиксаторов. Ось вводят без ударов по граням и торцам, совмещают поперечные отверстия со штатными точками крепления и используют исправные фиксаторы подходящего размера.

После сборки проверьте свободное вращение без заеданий, отсутствие ощутимого поперечного люфта и правильное положение установленных колес или ступиц. Затем выполните короткую проверку на малой нагрузке и повторно осмотрите крепления. Эта ось DIGGER подходит для ремонта только тогда, когда одновременно совпадают исполнение 176F/186F, класс 7/9 л.с., длина 500 мм, профиль и расположение всех посадочных и фиксирующих точек.
