Замок зажигания GX для мотоблока 175N/180N (7–9 л.с.)

Замок зажигания GX для мотоблока 175N/180N

Компактный ключевой выключатель предназначен для мотоблоков с одноцилиндровыми дизельными двигателями 175N и 180N мощностью от 7 до 9 л.с. Деталь устанавливается на панели управления и служит для включения бортового электрооборудования и управления запуском двигателя. Исполнение GX подходит для ремонта техники, в которой используется замок соответствующей формы, посадки и схемы подключения.

Назначение и признаки необходимости замены

Поворот ключа переводит электрооборудование мотоблока в предусмотренные режимы работы и позволяет задействовать систему запуска. Исправный замок обеспечивает предсказуемое переключение положений и устойчивый контакт на выводах. Замена может потребоваться, если ключ поворачивается с заеданием, положение фиксируется нечетко, питание панели периодически исчезает либо запуск зависит от движения ключа в корпусе.

Перед покупкой стоит исключить неисправность аккумулятора, проводки, соединительных клемм и стартового оборудования. Если причина находится именно в замке, установка новой детали восстанавливает нормальное управление включением и запуском без переделки штатной панели при совпадении посадочных и присоединительных параметров.

Конструкция

Замок выполнен в цилиндрическом корпусе с фронтальной ключевой частью и расположенной сзади контактной группой. Основные особенности исполнения:

• совместимость с обозначениями двигателей 175N и 180N;
• применение на четырехтактных одноцилиндровых дизельных двигателях с водяным охлаждением;
• расчет на модели мощностью 7, 7,5, 8 и 9 л.с.;
• два винтовых вывода для присоединения проводов;
• два ключа на общем кольце, поэтому один ключ можно оставить резервным.

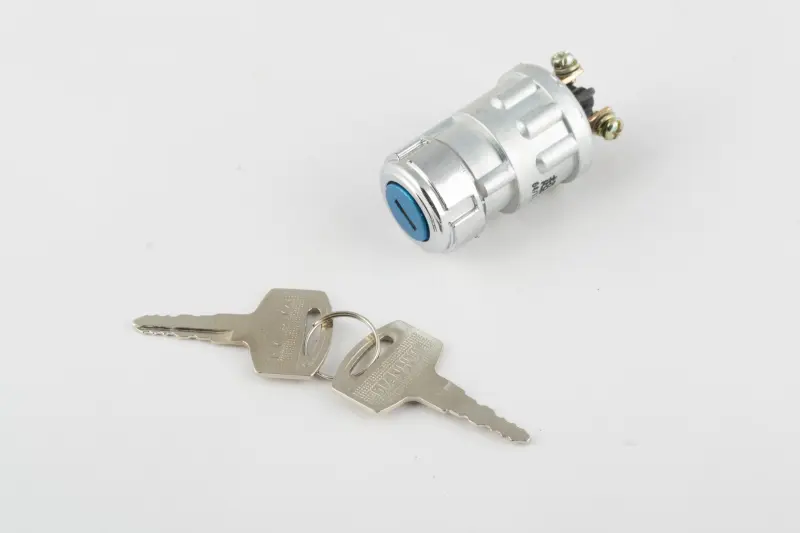

Серебристый цилиндрический корпус рассчитан на панельную установку. Передняя часть остается доступной оператору, а контактные выводы располагаются с внутренней стороны панели. Такая компоновка позволяет заменить неисправный замок, сохранив привычное управление ключом.

Как правильно подобрать замок

Сначала сверьте обозначение двигателя: эта версия рассчитана на 175N и 180N. Мощность сама по себе не является достаточным критерием, поскольку на мотоблоках одного класса могут применяться разные панели, замки и варианты проводки. Дополнительно сравните старую деталь по диаметру и длине посадочной части, способу фиксации в панели, количеству выводов, их расположению и доступному пространству за панелью.

Отдельно проверьте положения ключа и порядок подключения проводов. Внешне похожие выключатели могут различаться внутренней коммутацией, поэтому переносить провода следует по штатной схеме конкретного мотоблока. Если разъемов на проводке нет и используются кольцевые наконечники, они должны соответствовать винтовым выводам и надежно удерживаться после затяжки.

Установка и проверка

До демонтажа отключите питание техники и отметьте расположение каждого провода. Снимите старый замок, очистите место установки и убедитесь, что панель не деформирована. Новый корпус устанавливайте без перекоса; крепление затягивайте равномерно, не повреждая панель и резьбовую часть. Проводные наконечники должны прилегать к выводам всей контактной поверхностью, а оголенные участки не должны касаться корпуса или соседней клеммы.

После монтажа последовательно проверьте фиксацию ключа во всех положениях, включение панели и работу запуска. Провода не должны натягиваться при вибрации или упираться в движущиеся и нагревающиеся детали. Правильно подобранный замок GX возвращает мотоблоку удобное управление ключом и подходит для планового ремонта техники с двигателем 175N либо 180N.
