Замок зажигания ZS для мотоблока 178F/186F (6/9 л.с.)

Замок зажигания ZS для мотоблока 178F/186F

Замок предназначен для мотоблоков с дизельными двигателями семейства 178F и 186F, которым соответствуют варианты мощности 6 и 9 л.с. Деталь устанавливается на панели управления и служит для включения питания оборудования и управления запуском от электростартера ключом. Это подходящий вариант для ремонта техники, у которой штатный переключатель изношен, повреждён либо работает с перебоями.

Конструкция и назначение

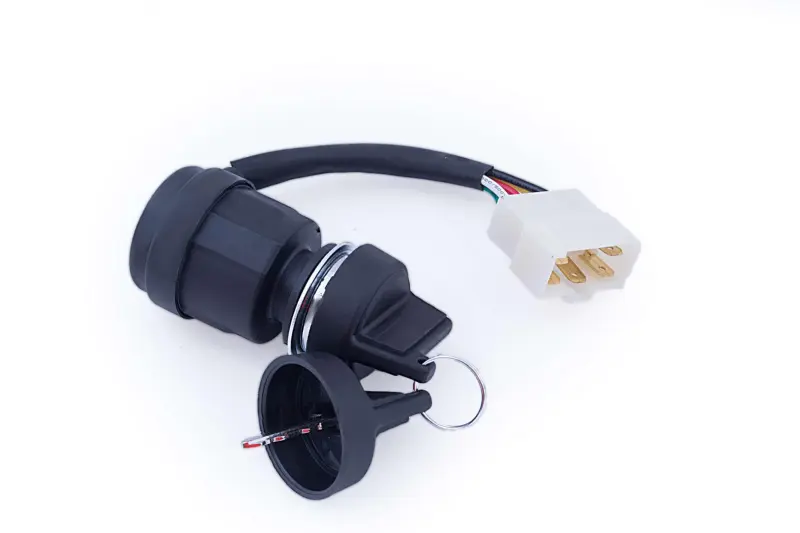

Корпус рассчитан на панельную установку: цилиндрическая часть проходит через монтажное отверстие, а резьбовое крепление с прижимной гайкой фиксирует замок с лицевой стороны. От корпуса отходит жгут проводов в общей защитной оболочке, заканчивающийся белым пятиконтактным штекерным разъёмом. Такая компоновка позволяет подключить контактную группу к ответной колодке проводки без присоединения каждого провода по отдельности. В наборе предусмотрены два ключа на кольце, поэтому второй ключ можно хранить отдельно как запасной.

При повороте ключа контактная группа переключает предусмотренные производителем техники режимы питания и запуска. Замок не заменяет стартер, аккумулятор, реле или проводку: он подаёт управляющую команду в штатную систему мотоблока. Если панель включается не каждый раз, стартер реагирует только при покачивании ключа либо положение ключа фиксируется нечётко, причиной может быть износ самого переключателя или его контактов. Перед заменой также проверяют состояние аккумулятора, разъёмов, проводов и реле, чтобы исключить неисправность соседних компонентов.

Что сверить при выборе

• Модель двигателя. Замок рассчитан на обозначения 178F и 186F; ориентир по мощности — 6 или 9 л.с. Эти данные сверяют с табличкой двигателя и документацией мотоблока.
• Разъём. Нужна ответная колодка под пять контактов. Важны не только количество выводов, но и форма корпуса штекера, расположение контактов и схема их назначения.
• Крепление на панели. Сравните диаметр монтажного отверстия, резьбовую часть, прижимную гайку и доступное место за панелью со снятым замком.
• Жгут проводов. Длины вывода должно хватать до штатной колодки без натяжения, а направление укладки не должно создавать резкий перегиб возле корпуса.
• Алгоритм переключения. Положения ключа и распределение выводов должны соответствовать заводской схеме конкретной машины. Совпадение только по названию двигателя не заменяет проверку проводки.

Замена и проверка после установки

Работу начинают с отключения аккумулятора. Перед демонтажем полезно зафиксировать положение старого замка и подключение колодки. Затем разъединяют штекер, освобождают крепление на панели и устанавливают новую деталь без перекоса. Гайку затягивают так, чтобы корпус не проворачивался при работе ключом, но панель и резьба не деформировались. Жгут укладывают вдали от подвижных деталей и мест, где оболочка может перетираться.

После подключения проверяют все предусмотренные положения ключа: включение панели, реакцию электростартера и прекращение работы системы при переводе переключателя в исходное положение. Разъём должен входить полностью и удерживаться без люфта; провода возле колодки не должны натягиваться. Если схема выводов старого замка отличается, контакты не переставляют наугад — подключение выполняют по электросхеме мотоблока.

Замок ZS 178F/186F выбирают прежде всего по двигателю, пятиконтактному подключению и геометрии крепления. Совпадение этих параметров помогает выполнить аккуратную замену штатной детали и вернуть удобное управление запуском с панели мотоблока.
