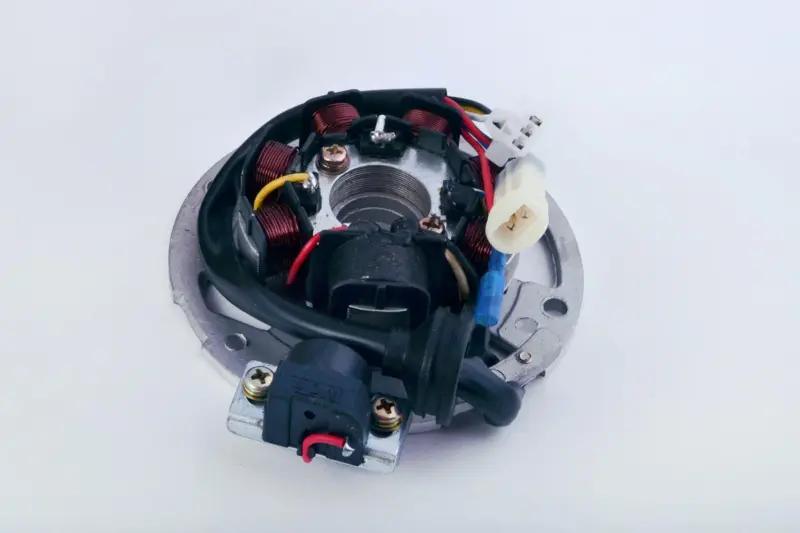

Статор генератора Yamaha JOG 50, 5+1 катушек, 5 проводов, mod.A

Статор генератора Yamaha JOG 50, 5+1 катушек, 5 проводов, mod.A

Этот статор предназначен для генераторного узла скутера Yamaha JOG 50. Он представляет собой неподвижную часть генератора и работает совместно с ротором: обмотки формируют электрический сигнал для цепей скутера. Деталь выбирают для ремонта электрической и зарядной системы, когда диагностика указывает на повреждение обмоток, следы перегрева, обрыв проводов или неисправность соединений.

Главная особенность этой версии — конфигурация 5+1 катушек и 5 выводных проводов. Исполнение обозначено как mod.A. При подборе необходимо учитывать все эти параметры вместе, поскольку для Yamaha JOG встречаются статоры с другим количеством катушек и проводов. Одного совпадения модели скутера или внешнего сходства деталей недостаточно для вывода об их взаимозаменяемости.

Подбор статора

Перед покупкой сравните деталь со статором, снятым с конкретного скутера. У этой модели шесть катушек, расположенных по схеме 5+1, и пять проводов. Проверьте не только их количество, но и расположение, направление выхода кабеля и способ соединения со штатной проводкой. Колодки, отдельные соединения и тип разъёмов должны соответствовать установленному узлу.

Отдельно сопоставьте форму монтажной пластины, положение крепёжных отверстий, точки крепления и маршрут прокладки жгута. Эти признаки особенно важны для скутера, который уже проходил ремонт: ранее на него могли установить статор другой версии. Последовательно сравнив электрическую конфигурацию и посадочные элементы, можно избежать ситуации, когда похожая деталь не подходит по подключению или креплению.

Не следует заменять исполнение 5+1 катушек и 5 проводов вариантом 6+1 с шестью проводами без полного совпадения электрической схемы и всех посадочных признаков. Различие в одном проводе или в расположении соединений указывает на другую конфигурацию. Для правильного выбора ориентируйтесь на фактически установленную деталь и устройство проводки конкретного скутера.

Установка и подключение

Статор устанавливается в зоне генератора рядом с ротором. До монтажа осмотрите посадочное место и крепёж, а также проверьте проводку и соединения. Повреждённая изоляция, окисленные контакты или пережатый жгут способны нарушать работу электрической части даже после замены статора, поэтому такие неисправности нужно выявить до окончательной сборки.

При установке закрепите деталь в предусмотренных точках и уложите проводку по штатному маршруту. Жгут не должен соприкасаться с движущимися деталями, пережиматься элементами корпуса или натягиваться возле разъёмов. Особое внимание уделите месту выхода кабеля и соединениям: проводка должна располагаться так же, как на исправном штатном узле соответствующей версии.

Статор подходит для восстановления генераторной системы Yamaha JOG 50 с конфигурацией mod.A, шестью катушками по схеме 5+1 и пятью проводами. Это вариант для ремонта при неисправности обмотки либо повреждении её проводов, если крепление, разъёмы, направление кабеля и электрическая схема полностью соответствуют снятой детали.
