Лапка переключения передач 4T CG125/150 GBX

Лапка переключения передач 4T CG125/150 GBX

Двухсторонняя лапка предназначена для управления коробкой передач на мотоциклах с четырехтактными двигателями семейства CG125/150. Она устанавливается непосредственно на наружный вал переключения и передает движение ноги механизму выбора передачи. Деталь подходит для ремонта мотоцикла, когда штатный рычаг погнут, плохо удерживается на валу, имеет поврежденную посадочную часть либо изношенные площадки для ноги.

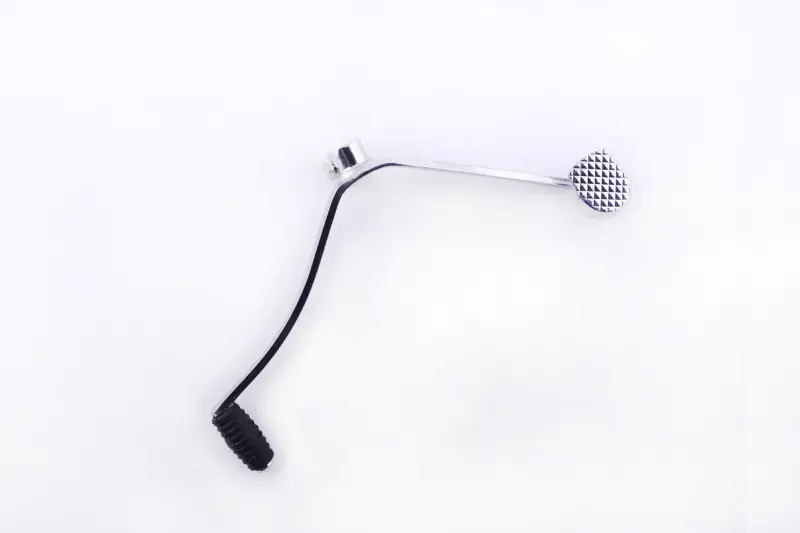

Конструкция включает два разнесенных плеча. На одном конце расположена цилиндрическая накладка для носка обуви, на другом — круглая рифленая площадка. Такая компоновка позволяет воздействовать на рычаг с двух сторон стопы. Центральная посадочная часть выполнена в виде разъемного зажима и стягивается болтом на валу переключения. Изогнутая форма плеч оставляет место для ноги и помогает расположить обе площадки относительно подножки мотоцикла.

Что проверить при подборе

Обозначение CG125/150 указывает семейство техники, для которого предназначена лапка, однако у мотоциклов разных производителей и годов выпуска может отличаться исполнение наружного вала и расположение подножек. Поэтому перед заказом необходимо сопоставить новую деталь со снятым рычагом и местом его установки.

• Посадку на вал. Сравните внутренний профиль зажима, диаметр посадочного места и количество шлицев со старой лапкой. Соединение должно надеваться без ударной нагрузки и фиксироваться без ощутимого люфта.
• Ориентацию зажима. Проверьте положение прорези и стяжного болта. После установки болт не должен упираться в корпус двигателя или соседние детали.
• Форму и вылет плеч. Сопоставьте изгиб, общую длину и положение обеих площадок относительно водительской подножки. Неподходящая геометрия может ограничить ход рычага или сделать переключение неудобным.
• Свободное пространство. При полном ходе лапка не должна касаться крышки двигателя, рамы, подножки и других деталей мотоцикла.
• Состояние вала. До монтажа осмотрите наружные шлицы. Если они смяты или сильно изношены, установка нового рычага сама по себе не устранит люфт.

Установка и настройка положения

Перед монтажом посадочное место очищают от загрязнений и остатков коррозии. Лапку надевают на вал в положении, при котором обе площадки доступны ноге, а хода достаточно для включения соседних передач. Затем зажим фиксируют штатным стяжным болтом. Не следует забивать деталь на вал: тугая посадка обычно указывает на несовпадение профиля, загрязнение шлицев либо неверное положение.

После фиксации переключите передачи на неподвижном мотоцикле в допустимом для его коробки режиме и убедитесь, что рычаг свободно возвращается после каждого нажатия. Дополнительно проверьте зазор до корпуса двигателя и удобство работы в используемой обуви. Если положение площадок слишком высокое или низкое, лапку можно снять и переставить на шлицах, сохраняя свободный ход и исключая контакт с окружающими деталями.

Когда требуется замена

Поводом для замены служат погнутое плечо, трещина, повреждение зажима, изношенная накладка, разбитая площадка или люфт в шлицевом соединении. Деформированный рычаг меняет траекторию движения стопы и может задевать двигатель либо подножку. Ослабленная посадка ухудшает четкость управления и постепенно повреждает сопрягаемые шлицы. Лапка GBX для CG125/150 помогает восстановить штатное ножное управление коробкой при условии точного совпадения посадки и геометрии со снятой деталью.
