Лапка переключения передач Zongshen F5 GBX

Лапка переключения передач Zongshen F5 GBX

Лапка предназначена для управления коробкой передач мотоцикла Zongshen F5 ногой водителя. При нажатии на опорную часть движение передается через рычажный механизм и соединительную тягу к валу переключения. Такая компоновка применяется там, где педаль и вал находятся на расстоянии друг от друга и для их согласованной работы требуется отдельный привод.

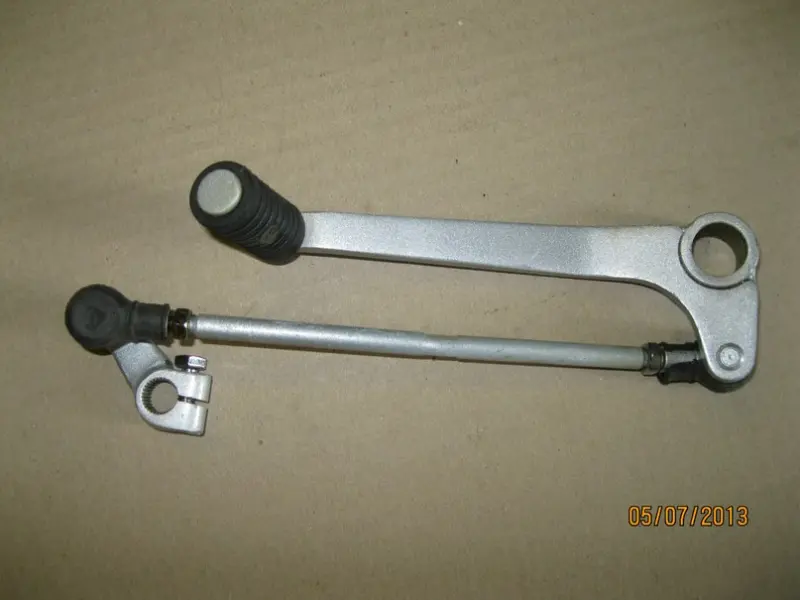

Конструкция состоит из длинного ножного рычага, короткого рычага с разрезным зажимом и соединяющей их регулируемой тяги. На конце длинного рычага установлена цилиндрическая резиновая накладка, обеспечивающая удобную точку контакта с обувью. Шарнирные соединения тяги позволяют деталям менять взаимное положение во время хода педали, а зажимная часть фиксирует привод на валу переключения. Посадочное отверстие на противоположной стороне длинного рычага служит для его установки на штатную ось или опору мотоцикла.

Что проверить при подборе

Основной ориентир совместимости — модель мотоцикла Zongshen F5 и одинаковая компоновка снятого механизма. Перед установкой сопоставьте форму обоих рычагов, расположение тяги, сторону разрезного зажима, диаметр посадочного отверстия и параметры соединения с валом. Важны также направление изгибов, взаимное положение шарниров и расстояние между точками крепления. Даже внешне близкая лапка от другой модели может иметь иной угол работы или посадку, из-за чего педаль окажется слишком высоко, слишком низко либо будет задевать соседние части.

• Рычажная схема с тягой: передает движение от ножной педали к расположенному отдельно валу переключения.
• Разрезной зажим: позволяет закрепить короткий рычаг на соответствующей посадке вала и снять его при обслуживании.
• Резиновая накладка: формирует устойчивую контактную поверхность для носка обуви при переключении.
• Шарнирные окончания тяги: обеспечивают подвижность соединения на рабочем ходе механизма.

Когда требуется замена

Проверка лапки необходима после падения мотоцикла, удара по педали, появления заметного бокового люфта или изменения привычного хода переключения. Причиной замены могут стать погнутый длинный рычаг, повреждение зажимной части, износ шарниров тяги или разрушение резиновой накладки. Деформированная деталь способна менять геометрию привода: педаль перемещается по неправильной траектории, хуже возвращается либо требует непривычного движения стопы. Продолжать эксплуатацию с ослабленным креплением не следует, поскольку люфт мешает точно передавать усилие на механизм выбора передачи.

Рекомендации по установке

Монтаж выполняют при устойчиво установленном мотоцикле. Сначала следует сравнить новую лапку со снятой по всем посадочным точкам и ориентации деталей, затем установить длинный рычаг на его опору, присоединить зажимной рычаг к валу и проверить положение тяги. Крепеж затягивают равномерно, не допуская перекоса разрезного соединения. Шарниры должны двигаться свободно, а рычаги — проходить полный ход без контакта с крышкой двигателя, рамой, подножкой и другими деталями.

После монтажа положение педали согласуют с удобным движением стопы и штатным диапазоном работы механизма. До поездки несколько раз проверьте переключение на неподвижном мотоцикле, возврат лапки и надежность всех соединений. Если геометрия, посадка или траектория отличаются от снятой детали, установку нужно остановить и повторно проверить совместимость. Такой подход помогает сохранить четкое управление передачами и избежать нагрузки, возникающей из-за перекошенного или неправильно отрегулированного привода.
