Ножка переключения передач 4T CB/CG125/150 короткая GBX

Короткая ножка переключения передач GBX для 4T CB/CG125/150

Ножка предназначена для ножного переключения передач на четырехтактных мотоциклах семейства CB/CG с двигателями объемом 125 и 150 см³. Рычаг устанавливается на выходящий из коробки передач шлицевой вал и передает движение стопы механизму выбора передачи. Короткое исполнение подходит для компоновок, где требуется соответствующее расстояние от оси вала до наконечника. Перед заказом важно сверить геометрию детали с установленным на мотоцикле рычагом.

Конструкция и назначение

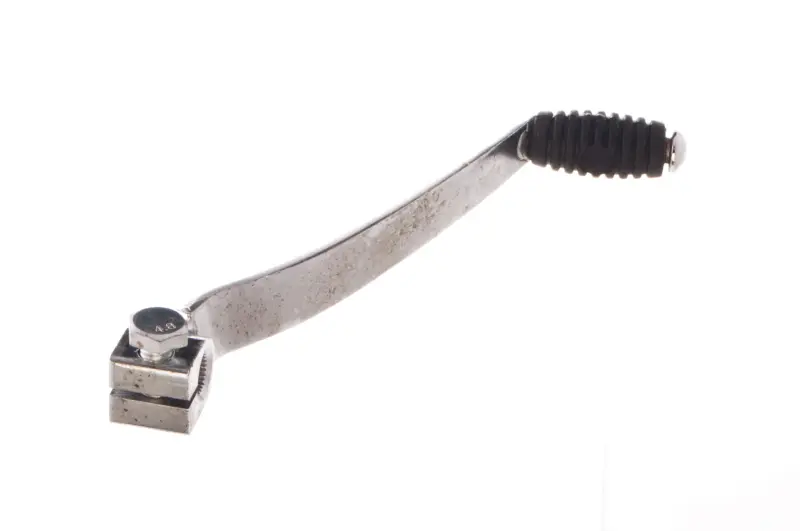

Деталь представляет собой металлический изогнутый рычаг с разъемным посадочным зажимом. Зажим стягивается болтом и удерживает ножку на шлицевом валу. На противоположном конце расположен цилиндрический наконечник с черной ребристой накладкой, предназначенный для контакта с обувью. Такая конструкция обеспечивает прямую передачу движения ноги на вал при повышении и понижении передачи.

Ножку заменяют после изгиба рычага, повреждения посадочной части, ослабления соединения с валом или износа наконечника. Деформированная деталь может изменить положение площадки относительно обуви, уменьшить доступный ход и задевать крышку двигателя либо подножку. Люфт в посадке ухудшает четкость управления и ускоряет повреждение шлицев. Установка исправного рычага восстанавливает нормальную связь между движением стопы и механизмом переключения, если вал и внутренние детали коробки находятся в надлежащем состоянии.

Что необходимо сверить перед покупкой

• Тип мотоцикла: позиция рассчитана на четырехтактные модели семейства CB/CG125/150. В товарных каталогах среди совместимых вариантов указаны Honda CB125, CB150, CG125 и CG150, а также ряд китайских мотоциклов соответствующей компоновки.
• Посадку на вал: сравните диаметр отверстия, профиль и количество шлицев с прежней ножкой. Совпадение только маркировки двигателя не подтверждает одинаковую посадку у всех модификаций.
• Длину и изгиб: это короткая версия рычага. Сопоставьте расстояние от центра посадочного отверстия до наконечника, направление изгиба и положение площадки для обуви.
• Способ фиксации: проверьте, используется ли на вашем мотоцикле разъемный зажим, стягиваемый одним болтом.
• Пространство для движения: при ходе вверх и вниз ножка не должна касаться крышки двигателя, подножки, рамы и других расположенных рядом деталей.

Рекомендации по установке

Перед монтажом следует осмотреть шлицы вала и удалить загрязнения из посадочной зоны. Если шлицы смяты, сильно изношены или вал имеет заметный люфт, одной замены наружного рычага может быть недостаточно. Ножку устанавливают на вал без ударов, аккуратно совмещая шлицы. Угол выбирают так, чтобы наконечник находился в удобном положении относительно подножки, а рычаг имел полный свободный ход в обоих направлениях.

После выбора положения зажим фиксируют стяжным болтом. Усилие затяжки должно соответствовать требованиям конкретного мотоцикла: слабое соединение допускает проворачивание и люфт, а чрезмерное усилие может повредить зажим. После монтажа нужно вручную проверить движение рычага, отсутствие заеданий и надежность посадки. Во время первых поездок полезно повторно проконтролировать соединение.

Короткая ножка GBX подойдет для ремонта CB/CG125/150 при совпадении шлицевой посадки, длины, изгиба и схемы крепления. Наиболее надежный способ подбора — сопоставить новую деталь со снятым рычагом и проверить свободное пространство возле коробки передач. Такой подход помогает сохранить привычное положение стопы и получить корректный ход механизма без переделки соседних частей мотоцикла.
