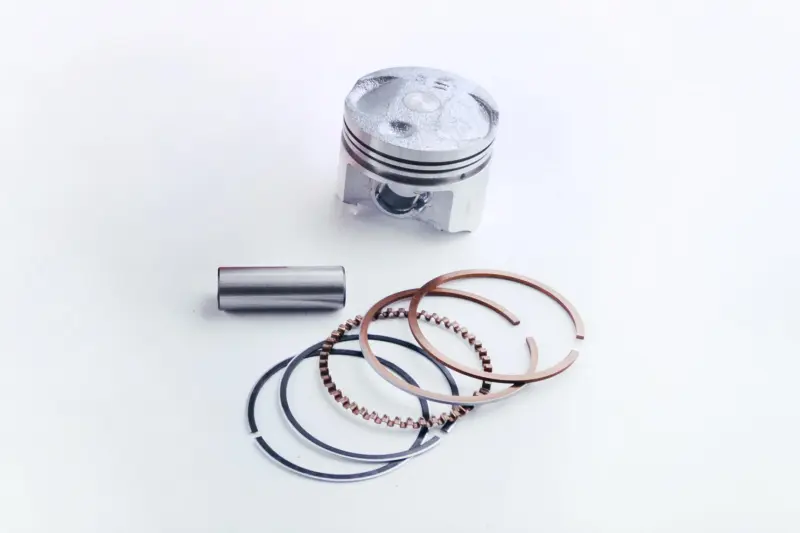

Поршневой комплект SEE Honda Dio Smart 50 4T STD Ø38 мм AF55/AF56

Поршневой комплект SEE для Honda Dio Smart 50 4T

Комплект предназначен для ремонта цилиндро-поршневой группы четырехтактных скутеров Honda объемом 50 см³. Номинальный диаметр поршня составляет 38 мм, а обозначение STD указывает на стандартный размер без ремонтного увеличения. Деталь рассчитана на модификации Honda Crea Scoopy AF55 и семейство Smart Dio AF56/AF57. Перед заказом необходимо сверить индекс модели, тип двигателя и фактический размер цилиндра: одинаковое название Dio не означает взаимозаменяемость деталей между всеми поколениями скутера.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец на шатун. Кольца уплотняют зазор между поршнем и стенкой цилиндра, поддерживают компрессию и контролируют распределение масла. Поэтому состояние поршня, канавок и колец непосредственно отражается на запуске двигателя, стабильности его работы и тяге скутера.

Что входит в комплект

• Поршень стандартного размера Ø38 мм — используется с цилиндром номинального диаметра после проверки его состояния и геометрии.
• Компрессионные и маслосъемные кольца — формируют необходимое уплотнение в цилиндре и работают в соответствующих канавках поршня.
• Поршневой палец — соединяет поршень с верхней головкой шатуна.
• Стопоры пальца — фиксируют палец от осевого перемещения после сборки.

Совместимость и критерии выбора

Основные ориентиры при подборе — четырехтактный двигатель Honda 50 см³, диаметр 38 мм, стандартный размер STD и модельные индексы AF55 либо AF56/AF57. Для Crea Scoopy применяется обозначение AF55, а к семейству Smart Dio относятся модификации AF56/AF57. Одного совпадения диаметра недостаточно: перед установкой сравнивают форму днища, высоту и расположение канавок, диаметр пальца, общую высоту поршня и конструкцию снятой детали.

STD выбирают для цилиндра, который сохранил номинальный размер и пригоден к дальнейшей работе. Если цилиндр уже растачивался либо имеет выраженную выработку, овальность, конусность или глубокие задиры, стандартный поршень может не обеспечить требуемый рабочий зазор. В таком случае сначала выполняют измерение цилиндра, определяют необходимый ремонтный размер и только после этого подбирают поршень. Установка детали увеличенного диаметра в цилиндр STD также недопустима без соответствующей обработки.

Когда требуется замена

Проверка поршневой группы нужна при снижении компрессии, затрудненном запуске, падении тяги, постороннем шуме из цилиндра или повышенном расходе масла. Основанием для замены служат задиры на юбке, повреждение днища, трещины, износ канавок, залегание колец и недопустимый люфт поршневого пальца. Причину повреждения следует устранить до сборки, иначе новая деталь может быстро получить такой же дефект.

Рекомендации по установке

Монтаж выполняют после очистки и точного измерения цилиндра. Проверяют зазор поршня, состояние шатуна и посадки пальца, боковой и торцевой зазоры колец. Кольца устанавливают в предназначенные для них канавки без чрезмерного растяжения, а их замки располагают согласно руководству по ремонту конкретного двигателя. Направление поршня также определяют по конструкции детали и требованиям производителя скутера.

Перед окончательной сборкой трущиеся поверхности смазывают моторным маслом, палец надежно фиксируют стопорами и убеждаются, что каждый стопор полностью вошел в канавку. После монтажа поршень должен перемещаться без закусывания. Такой порядок позволяет правильно согласовать комплект SEE Ø38 мм с исправным цилиндром Honda AF55/AF56/AF57 и восстановить нормальную работу двигателя без случайного подбора по одному названию модели.
