ЦПГ SEE для Honda DIO 75 см³, Ø48 мм, палец 12 мм

ЦПГ SEE для Honda DIO 75 см³, Ø48 мм, палец 12 мм

Цилиндро-поршневая группа предназначена для ремонта двигателя скутера Honda DIO в конфигурации 75 см³. Основные параметры подбора — диаметр цилиндра 48 мм и поршневой палец диаметром 12 мм. Такой комплект используют при восстановлении двигателя после износа, повреждения поршня или рабочей поверхности цилиндра, а также при переходе на соответствующую конфигурацию мотора. Правильно подобранная ЦПГ возвращает герметичность камеры сгорания и обеспечивает нормальное перемещение поршня в цилиндре.

Состав и назначение деталей

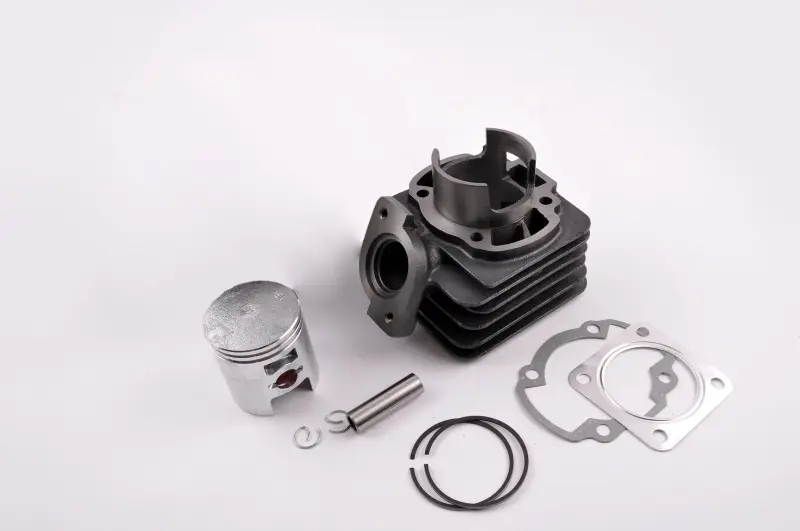

Комплект включает цилиндр с наружными ребрами охлаждения, поршень, поршневые кольца, палец, два стопорных кольца и прокладки. Цилиндр образует рабочую поверхность для движения поршня, а его окна и каналы участвуют в газообмене двигателя. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра. Палец соединяет поршень с шатуном, стопорные кольца удерживают палец от осевого смещения, а прокладки герметизируют сопрягаемые поверхности при сборке.

Наружные ребра увеличивают площадь теплоотдачи цилиндра во время работы. Поршень имеет канавки под два кольца, а цилиндр — боковой выпускной патрубок и посадочный фланец с отверстиями под крепеж. Эти особенности необходимо учитывать при сравнении с ранее установленной деталью: одинакового диаметра поршня недостаточно, если различаются посадка цилиндра, расположение шпилек или конфигурация каналов.

Когда требуется замена ЦПГ

Проверка цилиндро-поршневой группы нужна при снижении компрессии, затрудненном запуске, заметной потере тяги или появлении постороннего механического шума. Основанием для ремонта также служат задиры на цилиндре и поршне, повреждение днища поршня, износ канавок колец либо чрезмерный зазор между сопрягаемыми деталями. Окончательное решение принимают после разборки и измерения компонентов, поскольку похожие проявления могут быть связаны и с другими системами двигателя.

При повреждении цилиндра следует установить причину неисправности до сборки новой ЦПГ. Перегрев, недостаточная смазка, посторонние частицы во впускном тракте, неправильная топливная настройка или люфт в шатунном механизме способны быстро повредить новые детали. Одновременная проверка воздушного фильтра, подачи топлива и масла, состояния коленчатого вала и подшипника верхней головки шатуна снижает риск повторного ремонта.

Как проверить совместимость

• Модель: комплект заявлен для скутеров Honda DIO, однако конкретную модификацию двигателя необходимо уточнить до установки.
• Диаметр: цилиндр и поршень рассчитаны на размер 48 мм.
• Поршневой палец: требуемый диаметр — 12 мм.
• Посадочные точки: сравните расположение крепежных отверстий, форму нижней части цилиндра, выпускной патрубок и контуры прокладок.
• Конфигурация двигателя: проверьте высоту цилиндра, расположение окон и достаточность посадочного места в картере по снятой детали и технической документации скутера.

Обозначение Honda DIO охватывает несколько поколений и модификаций, поэтому подбор только по названию скутера может быть неточным. Надежнее сопоставить размеры и геометрию старого цилиндра, поршня и пальца. Если двигатель ранее ремонтировали или дорабатывали, ориентироваться следует на его фактическую конфигурацию, а не только на заводские сведения о модели.

Рекомендации по установке

Монтаж ЦПГ требует чистоты и точной сборки. Перед установкой очищают сопрягаемые поверхности без повреждения плоскостей, проверяют состояние шатуна и отсутствие опасного люфта, а также удаляют из картера остатки разрушенных деталей. Кольца устанавливают в соответствующие канавки без перекручивания и чрезмерного усилия. Стопорные кольца должны полностью войти в свои посадочные канавки, поскольку их неправильная фиксация может привести к контакту пальца со стенкой цилиндра.

Поршень и внутреннюю поверхность цилиндра перед сборкой смазывают моторным маслом, применяемым в этом двигателе. Крепеж затягивают равномерно с моментом, указанным производителем скутера. После сборки проверяют свободное вращение коленчатого вала, герметичность соединений и корректность подачи топлива и смазки. Первичный запуск выполняют только после полной проверки собранного двигателя. Для точной установки и настройки ЦПГ целесообразно обратиться к мастеру, знакомому с моторами Honda DIO.
