ЦПГ SEE Ø40 для Piaggio Typhoon/Liberty 50 2T

Цилиндро-поршневая группа SEE Ø40 для Piaggio Typhoon и Liberty 50 2T

Комплект предназначен для ремонта цилиндро-поршневой части двухтактного двигателя скутера. Он подходит для Piaggio Typhoon 50 и Liberty 50 соответствующих модификаций с номинальным диаметром цилиндра 40 мм. ЦПГ заменяют при износе цилиндра, поршня или колец, повреждении рабочих поверхностей и снижении компрессии. Установка согласованных деталей одним комплектом упрощает восстановление штатного рабочего объема двигателя без перехода на увеличенный диаметр.

Назначение и состав комплекта

Цилиндр направляет движение поршня и вместе с поршневыми кольцами участвует в сжатии топливовоздушной смеси. Через поршневой палец усилие передается на шатун и далее на коленчатый вал. От состояния этой пары зависят компрессия, уверенный запуск, стабильность работы и способность двигателя развивать тягу. Задиры, чрезмерный износ, повреждение днища поршня или канавок под кольца нарушают герметичность камеры и требуют разборки с проверкой всей группы.

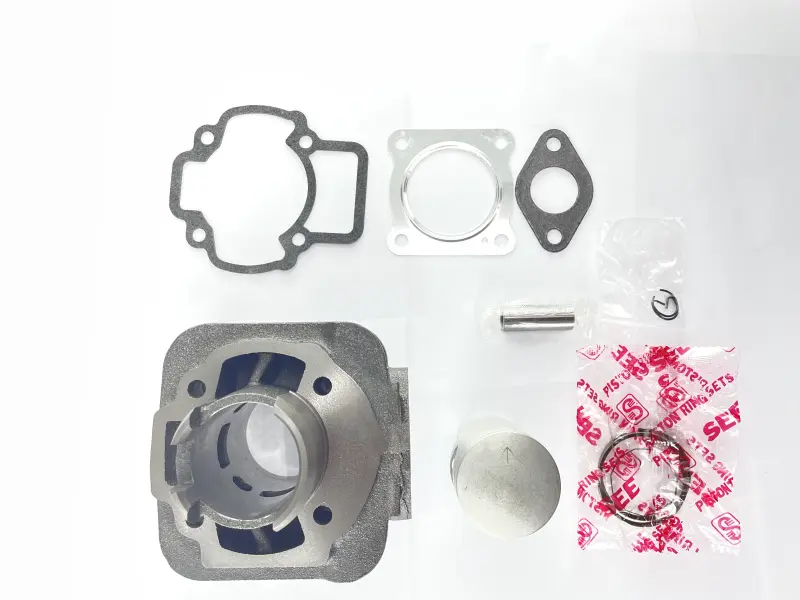

В набор входят цилиндр, поршень, поршневые кольца, поршневой палец, стопорные кольца и прокладки. Такое наполнение позволяет одновременно заменить основные сопряженные детали. Головка цилиндра в представленном комплекте отсутствует. Перед началом ремонта дополнительно проверяют детали, которые продолжают использоваться: головку цилиндра, шатун, верхнюю головку шатуна, игольчатый подшипник, шпильки и элементы впуска и выпуска.

Что проверить при выборе

• Тип двигателя: комплект рассчитан на двухтактную силовую установку Piaggio 50; для четырехтактных версий требуется ЦПГ другой конструкции.
• Диаметр: номинальный размер цилиндра и поршня должен составлять Ø40 мм.
• Посадка цилиндра: сравните расположение крепежных отверстий, форму основания и наружные габариты со снятой деталью.
• Конфигурация каналов: впускные, перепускные и выпускные окна должны соответствовать картеру и выпускной системе двигателя.
• Поршень и палец: сопоставьте форму днища, высоту поршня, расположение окон и размеры пальца.
• Прокладки: контуры и отверстия должны совпадать с посадочными плоскостями конкретной модификации мотора.

Название Typhoon или Liberty и объем 50 см³ не заменяют проверку двигателя. Эти скутеры выпускались в разных версиях, поэтому перед заказом необходимо сопоставить старую ЦПГ с комплектом по диаметру, геометрии, креплению и расположению каналов. Особенно важно отличить двухтактную модификацию с диаметром 40 мм от четырехтактных исполнений, для которых применяются иные цилиндры и поршни.

Когда требуется ремонт ЦПГ

Проверка цилиндро-поршневой группы нужна при затрудненном запуске, снижении компрессии и тяги, металлическом стуке, следах прихвата или задирах. Причиной повреждения могут быть нарушения смазки, перегрев, попадание загрязнений, неверные зазоры либо неисправности сопряженных деталей. До установки нового комплекта необходимо определить и устранить причину прежнего износа, очистить картер и проверить свободное движение шатуна.

Установка и первый запуск

Монтаж выполняют на очищенные ровные посадочные поверхности. Поршень устанавливают в правильной ориентации, кольца размещают в предназначенных канавках, а стопорные кольца пальца полностью заводят в пазы. Прокладки ставят без смещения и перекрытия каналов. Крепеж головки затягивают равномерно, в последовательности и с моментом, указанными производителем конкретного двигателя.

После сборки проверяют свободное перемещение механизма, герметичность соединений и отсутствие посторонних звуков. Настройки питания и смазки должны соответствовать штатной конфигурации мотора. Режим первого запуска и приработки выбирают по руководству по обслуживанию скутера. Точная предварительная сверка помогает установить совместимую ЦПГ и избежать повторной разборки из-за различий между версиями Piaggio 50.
