Наконечник рулевой тяги ATV mod. 4, правая резьба

Наконечник рулевой тяги ATV mod. 4 с правой резьбой

Деталь предназначена для рулевого управления квадроцикла: она соединяет тягу с поворотной частью подвески и передает усилие, необходимое для изменения положения колеса. Шарнирное соединение сохраняет подвижность в месте крепления при повороте руля и перемещении подвески. Исполнение mod. 4 имеет правую резьбу со стороны тяги, поэтому при подборе необходимо учитывать не только размеры, но и направление навинчивания.

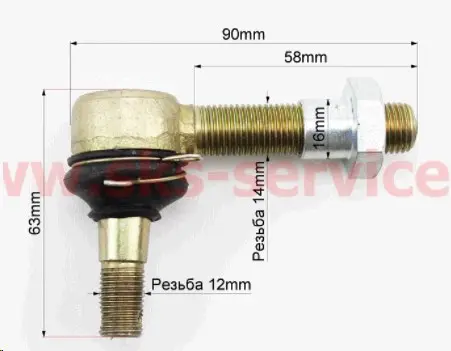

Конструкция включает корпус шарнира, длинный резьбовой хвостовик для соединения с рулевой тягой, палец с резьбой для установки в ответное посадочное место, пыльник и контргайку. Пыльник закрывает подвижное соединение от прямого попадания грязи и влаги, а контргайка позволяет зафиксировать выбранное положение наконечника на тяге. Согласно размерной схеме, общая длина составляет 90 мм, длина участка со стороны тяги — 58 мм, общая высота — 63 мм. На схеме также обозначены резьба диаметром 14 мм на горизонтальном хвостовике и резьба диаметром 12 мм на пальце.

Что проверить перед заказом

• Направление резьбы: этот вариант навинчивается по правой резьбе. Левое исполнение той же формы не будет прямой заменой.
• Основные размеры: сравните длину детали, длину резьбового хвостовика и высоту с демонтированным наконечником.
• Обе резьбы: должны совпасть диаметр соединения с тягой и диаметр резьбы пальца. Для этой модификации указаны 14 и 12 мм соответственно.
• Посадка пальца: сопоставьте форму и размеры посадочной части, поскольку одного совпадения резьбовых диаметров недостаточно.
• Конфигурация корпуса: положение осей, длина и форма шарнирной части должны соответствовать штатной детали.

Объем двигателя квадроцикла или внешнее сходство сами по себе не подтверждают совместимость. На технике одного класса могут применяться наконечники с разными диаметрами, шагом и направлением резьбы, длиной хвостовика и геометрией пальца. Поскольку шаг резьбы в размерной схеме не указан, его нужно отдельно сопоставить со старой деталью или техническими данными конкретного ATV. Не следует навинчивать наконечник с усилием, если резьба не входит свободно: несовпадение шага способно повредить соединение.

Замена и регулировка

Поводом для проверки рулевого наконечника служат ощутимый люфт в шарнире, стук передней подвески, неточная реакция колес на движение руля, повреждение пыльника или деформация резьбовых участков. Перед разборкой полезно зафиксировать положение контргайки и измерить рабочую длину тяги. Это помогает сохранить исходное положение при предварительной сборке, но не заменяет последующую проверку углов установки колес.

При монтаже резьбовые и посадочные поверхности очищают, наконечник вворачивают без перекоса и выставляют тягу по ранее снятому размеру. Палец должен полностью занять штатное посадочное место, а крепеж и контргайку затягивают с моментом, предусмотренным изготовителем квадроцикла. После установки проверяют свободу перемещения шарнира, отсутствие контакта тяги с соседними деталями во всем диапазоне поворота руля и надежность фиксации соединений.

После ремонта рулевого управления требуется проверить схождение и положение руля. Если заменяется только один наконечник, второй также стоит осмотреть на люфт, состояние пыльника и целостность резьбы. Точный подбор mod. 4 по направлению резьбы, двум присоединительным размерам и общей геометрии позволяет корректно установить деталь без переделки штатной тяги.
