Ось переднего колеса Honda Dio AF18/AF27/AF34 10×185 мм

Ось переднего колеса Honda Dio 10×185 мм

Деталь предназначена для установки переднего колеса на скутеры Honda Dio AF18, AF27 и AF34. Ось проходит через посадочные места вилки и ступицу, соединяя эти части и удерживая колесо в заданном положении. Диаметр 10 мм и длина 185 мм являются основными параметрами подбора: оба размера необходимо учитывать одновременно, поскольку внешне похожие оси для других версий Honda Dio могут отличаться по длине.

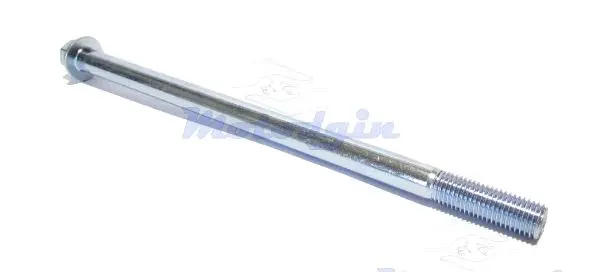

Конструкция представляет собой прямой стержень с головкой на одном конце и наружной резьбой на другом. Такая форма позволяет провести ось через вилку и ступицу, после чего зафиксировать соединение со стороны резьбовой части. Гладкая основная поверхность работает в зоне посадки ступицы и сопутствующих деталей переднего колеса, а резьбовой участок служит для затяжки крепления. Ось относится именно к переднему колесу и не должна подбираться только по марке скутера без проверки размеров и исполнения установленной вилки.

Подтвержденные параметры

• Назначение: крепление переднего колеса скутера.
• Совместимость: Honda Dio AF18, AF27 и AF34.
• Диаметр: 10 мм.
• Общая длина: 185 мм.
• Исполнение: головка с одной стороны, гладкая рабочая часть и наружная резьба с другой стороны.

Как правильно подобрать ось

Перед заказом следует определить точный код рамы скутера и измерить снятую деталь. Сравнивают общую длину, диаметр гладкой части, диаметр резьбы, длину резьбового участка, форму головки и расположение всех дистанционных деталей. Обозначения AF18, AF27 и AF34 охватывают разные поколения и исполнения Honda Dio, поэтому результаты измерения имеют решающее значение, особенно если вилка, колесо или тормозной механизм ранее заменялись.

Ось длиной 185 мм нельзя автоматически заменять похожей деталью длиной 195 или 200 мм. Лишние либо недостающие миллиметры способны изменить положение крепежа и не позволить правильно собрать соединение. Диаметр также проверяют по всей посадочной зоне: ось должна соответствовать внутреннему диаметру подшипников, отверстиям вилки и применяемым втулкам. Не следует компенсировать несовпадение размеров случайными шайбами или принудительно протягивать деталь через отверстия.

Когда требуется замена

Проверка оси уместна при обнаружении люфта переднего колеса, затрудненном вращении, следах перекоса, повреждении резьбы, задирах либо заметной деформации стержня. Причина таких симптомов может находиться не только в оси, поэтому одновременно осматривают подшипники, втулки, посадочные отверстия вилки, крепеж и детали тормозного механизма. Новая ось не устранит люфт, если изношены подшипники или нарушены посадочные места.

Рекомендации по установке

Перед разборкой полезно зафиксировать порядок расположения втулок, шайб и других снятых деталей. Посадочные поверхности очищают, подшипники проверяют на плавность вращения и отсутствие люфта, а резьбу ответной части осматривают на повреждения. Ось должна проходить через совмещенные отверстия без ударной правки и чрезмерного усилия. Положение колеса, тормозного механизма и дистанционных втулок восстанавливают в соответствии с конструкцией конкретного скутера.

Крепление затягивают способом и с усилием, указанными в руководстве по обслуживанию Honda для соответствующей версии. После сборки проверяют свободное вращение колеса, отсутствие бокового люфта, правильную работу тормоза и надежность фиксации. Такой контроль помогает сразу обнаружить неверное расположение втулок, перекос ступицы или несоответствие выбранной оси.
