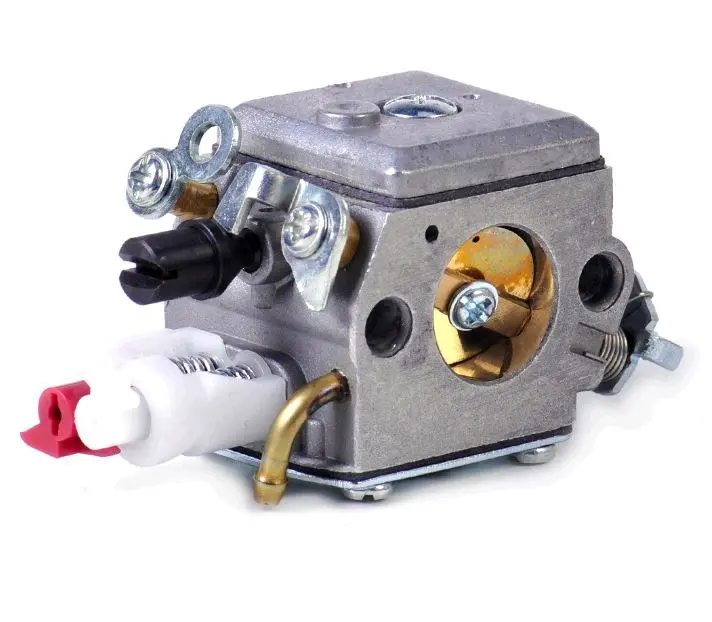

Карбюратор для бензопил Husqvarna 340, 345 и 350

Карбюратор для бензопил Husqvarna 340, 345 и 350

Карбюратор предназначен для установки в бензопилы Husqvarna серий 340, 345 и 350. Он дозирует топливо, смешивает его с поступающим воздухом и изменяет подачу смеси в соответствии с положением дроссельной заслонки. От работы этой детали зависят запуск двигателя, устойчивость холостого хода, реакция на нажатие курка газа и набор оборотов под нагрузкой.

Такой карбюратор используют при ремонте топливной системы, когда очистка и регулировка установленной детали уже не устраняют неисправность. Поводом для проверки могут быть затрудненный запуск, остановка двигателя на холостом ходу, провал при ускорении, неравномерные обороты или отсутствие нормальной реакции на регулировку. Эти признаки могут иметь и другие причины, поэтому перед заменой также проверяют состояние воздушного и топливного фильтров, топливных шлангов, впускных соединений и герметичность сопряжений.

Конструкция и назначение

Корпус карбюратора объединяет воздушный канал с поворотной заслонкой, топливные каналы, регулировочные винты, штуцер и элементы управления. Конструкция оснащена встроенной ручной подкачкой топлива: эластичная кнопка помогает заполнить систему перед холодным запуском после простоя или обслуживания. Рычаги связываются с механизмами газа и воздушной заслонки бензопилы, поэтому их расположение имеет значение при подборе.

В руководстве для Husqvarna 340, 345 и 350 описаны три регулировки карбюратора: L отвечает за режим малых оборотов, H — за подачу топлива на высоких оборотах, T — за положение дроссельной заслонки на холостом ходу. Правильная настройка выполняется после установки на исправной и прогретой пиле с чистым воздушным фильтром. Винты L и H нельзя принудительно выводить за предусмотренные ограничители. Для точной настройки максимальных оборотов применяется тахометр, поэтому эту операцию целесообразно поручить специалисту по бензоинструменту.

Что проверить перед заказом

• Модель бензопилы: деталь заявлена для Husqvarna 340, 345 и 350; обозначение модели сверяют на самой пиле.
• Исполнение установленного карбюратора: у пил этих семейств встречались разные версии, поэтому одного номера модели может быть недостаточно.
• Посадочная конфигурация: сравните расположение крепежных отверстий, форму воздушного канала и ориентацию корпуса со снятой деталью.
• Подключения: должны совпадать положение топливного штуцера, подкачки, тяг газа и воздушной заслонки.
• Органы регулировки: проверьте число и расположение винтов, а также доступ к ним после установки корпуса пилы.

Установка и первичная проверка

Перед монтажом очищают зону вокруг впуска, чтобы загрязнения не попали внутрь двигателя. Карбюратор устанавливают без перекоса, тяги подключают в исходных положениях, а шланги — к соответствующим штуцерам. Уплотнения между карбюратором, впуском и корпусом воздушного фильтра должны быть исправными и размещаться в правильной последовательности: негерметичность соединений нарушает состав смеси и мешает регулировке.

После сборки проверяют свободный ход курка газа и возврат заслонки, отсутствие подтекания топлива, запуск и устойчивость холостого хода. Цепь не должна двигаться при отпущенном курке. Затем оценивают разгон без провалов и работу двигателя под нагрузкой. Если регулировка не дает стабильного результата, дополнительно проверяют герметичность впуска, состояние топливной магистрали и импульсного канала. Тщательное сравнение со снятым карбюратором до покупки помогает выбрать подходящее исполнение для конкретной модификации Husqvarna 340, 345 или 350.
