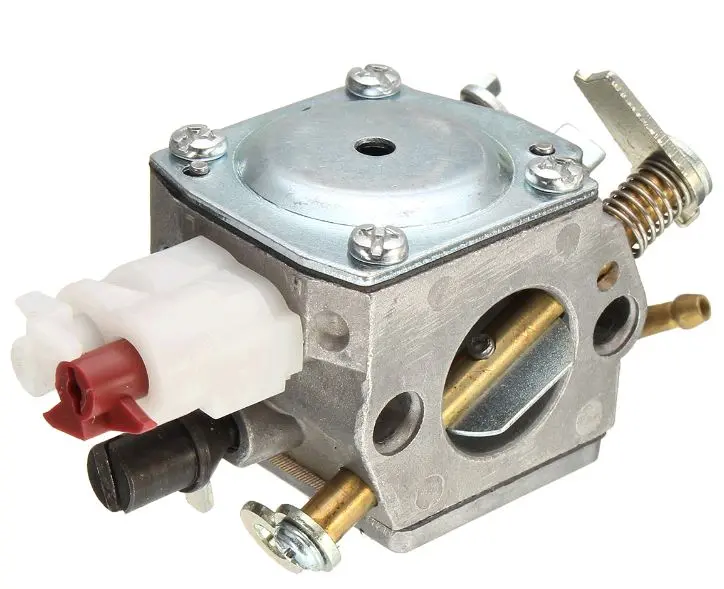

Карбюратор WOODMAN для бензопил Husqvarna 357/359

Карбюратор WOODMAN для бензопил Husqvarna 357/359

Карбюратор предназначен для бензопил Husqvarna 357 и 359 и устанавливается в топливной системе двигателя. Он смешивает воздух с топливом и изменяет подачу смеси в зависимости от положения дроссельной заслонки. От его состояния и настройки зависят запуск, переход с холостого хода на рабочие обороты и поведение двигателя под нагрузкой. Деталь WOODMAN подходит для ремонта пилы, когда неисправность локализована именно в карбюраторе, а очистка или обслуживание прежнего механизма не дали нужного результата.

Назначение и устройство

В корпусе объединены воздушный канал с поворотной заслонкой, топливный штуцер, приводные рычаги, возвратная пружина и регулировочные элементы. Такая компоновка позволяет карбюратору реагировать на управление газом и готовить смесь для разных режимов работы. При этом качество работы зависит не только от самой детали: важны свободная подача топлива, чистый воздушный фильтр, исправность импульсного шланга и герметичность соединения с впуском.

Замена карбюратора уместна при затрудненном запуске, неустойчивом холостом ходе, остановке двигателя после набора оборотов или провалах при нажатии на газ, если диагностика исключила другие причины. Похожие симптомы могут появляться из-за загрязненного фильтра, поврежденных шлангов, подсоса воздуха либо неполадок зажигания, поэтому перед установкой новой детали проверяют топливный тракт и впуск целиком.

Как проверить совместимость

Основной ориентир — модели Husqvarna 357 и 359. У этих бензопил встречались разные заводские варианты карбюраторов в зависимости от исполнения и периода выпуска, поэтому одного номера модели для безошибочного выбора может быть недостаточно. До заказа сравните снятую деталь с предлагаемой по форме корпуса и следующим точкам подключения:

• расположению и форме впускного и выпускного отверстий;
• геометрии посадочной плоскости и крепежных отверстий;
• положению топливного штуцера и импульсного канала;
• направлению рычагов дроссельной и пусковой заслонок;
• расположению регулировочных винтов и свободному ходу приводов.

Такое сравнение особенно важно, если пила ранее ремонтировалась или на ней уже меняли компоненты впуска. Новый карбюратор должен подключаться без изгибания тяг, натяжения шлангов и доработки посадочного места.

Установка и настройка

Перед разборкой очищают зону под крышкой, чтобы опилки и пыль не попали во впуск. Для доступа снимают воздушный фильтр, затем аккуратно отсоединяют топливный и импульсный шланги, а также тяги управления. При монтаже проверяют состояние фланца, патрубка, зажима и уплотнений; поврежденные или потерявшие форму детали повторно не используют. Импульсный шланг устанавливают сухим, без масла и смазки. Все рычаги после сборки должны двигаться свободно и возвращаться в исходное положение.

После установки карбюратор проверяют на герметичность соединений и настраивают под конкретную пилу. Перед регулировкой воздушный фильтр должен быть чистым, а крышка цилиндра — установленной. Точная настройка смеси и холостого хода требует соблюдения руководства Husqvarna и контроля оборотов; ее безопаснее поручить мастеру, знакомому с двухтактными бензопилами. Правильный подбор и настройка позволяют восстановить предсказуемую реакцию двигателя на газ без замены исправных деталей топливной системы.
