Карбюратор 4T CB/CG PWK 40

Карбюратор 4T CB/CG PWK 40

Карбюратор предназначен для четырехтактных мотоциклетных двигателей семейства CB/CG и отвечает за приготовление топливно-воздушной смеси перед ее поступлением во впуск. Исполнение PWK 40 подходит для ремонта или настройки системы питания, когда установленный карбюратор изношен, поврежден либо перестал обеспечивать нормальный запуск, устойчивый холостой ход и предсказуемую реакцию двигателя на газ.

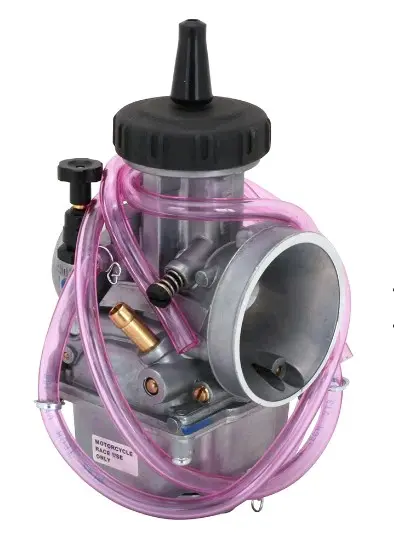

Конструкция включает круглый впускной канал, дроссельную заслонку с верхним тросовым приводом, поплавковую камеру, регулировочные винты и топливные шланги. Поплавковая камера поддерживает необходимый запас бензина, а дозирующие каналы и жиклеры участвуют в подготовке смеси на разных режимах. Положение заслонки изменяется ручкой газа: увеличение проходного сечения повышает количество смеси, поступающей к двигателю. Состояние каналов, жиклеров, уплотнений и заслонки непосредственно влияет на запуск, холостой ход, набор оборотов и работу под нагрузкой.

Когда требуется замена карбюратора

Основанием для проверки системы питания становятся затрудненный холодный или горячий запуск, нестабильные обороты, провалы при открытии газа, подтекание топлива и невозможность получить нормальную настройку после очистки. Такие симптомы могут возникать не только из-за самого карбюратора, поэтому перед заменой стоит проверить подачу бензина, состояние воздушного фильтра, герметичность впуска, привод заслонки и общее техническое состояние двигателя. Если корпус, посадочные поверхности или механические детали старого карбюратора повреждены, установка исправной детали помогает восстановить возможность корректной регулировки.

Что сверить при выборе

• Тип двигателя: эта модель заявлена для четырехтактных двигателей CB/CG; конкретную модификацию мотоцикла и мотора необходимо учитывать отдельно.
• Исполнение: обозначения PWK и 40 должны соответствовать требуемой конфигурации системы питания.
• Посадка со стороны двигателя: сравните диаметр соединения, форму патрубка и доступное место возле цилиндра с установленной деталью.
• Подключение воздушного фильтра: проверьте диаметр и способ фиксации фильтра либо соединительного патрубка.
• Привод газа: сопоставьте конструкцию троса, его наконечник, рабочий ход и расположение ввода в верхнюю крышку.
• Топливные и дренажные линии: заранее определите расположение штуцеров и маршрут шлангов без перегибов и контакта с горячими деталями.

Обозначение CB/CG охватывает разные варианты двигателей и рам, поэтому одного совпадения названия недостаточно для уверенной установки. Надежнее снять размеры старого карбюратора и патрубков, проверить свободное пространство под баком и убедиться, что трос газа работает в нужном направлении без натяжения. Особенно внимательно подбирают карбюратор для мотоцикла с измененным впуском, нестандартным фильтром, доработанным двигателем или замененным выпуском.

Установка и первичная настройка

Перед монтажом очищают впускной патрубок и проверяют его на трещины, деформацию и неплотное прилегание. Карбюратор устанавливают без перекоса, надежно фиксируют соединения, подключают трос и прокладывают шланги так, чтобы они не пережимались при повороте руля и не касались нагретых поверхностей. Заслонка должна свободно проходить полный ход и возвращаться в исходное положение после отпускания ручки газа.

После установки проверяют герметичность подачи топлива и выполняют базовую регулировку холостого хода и состава смеси на прогретом исправном двигателе. Настройку жиклеров и положения иглы выбирают с учетом объема и состояния мотора, впуска, воздушного фильтра, выпуска и условий эксплуатации. До завершения регулировки не следует оценивать результат только по запуску: важны стабильные обороты, ровный переход от холостого хода к набору скорости и отсутствие утечек. Правильно подобранный и настроенный карбюратор PWK 40 возвращает системе питания управляемую дозировку смеси и позволяет согласовать ее работу с конкретной конфигурацией мотоцикла.
