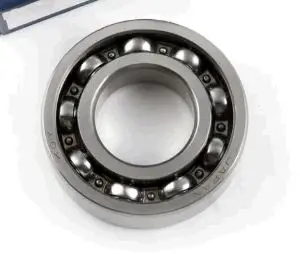

Подшипник коленвала 20×52×12 для Honda Dio AF27, 2552 (mod.A)

Подшипник коленвала 20×52×12 для Honda Dio AF27

Шариковый подшипник предназначен для установки на коленчатый вал двигателя скутера Honda Dio AF27. Он служит опорой коленвала в картере, обеспечивает его вращение и воспринимает возникающую при работе радиальную нагрузку. Размер детали составляет 20×52×12 мм: внутренний диаметр — 20 мм, наружный — 52 мм, ширина — 12 мм. Эти три значения необходимо проверять вместе, поскольку даже небольшое отличие одного из них исключает правильную посадку на вал или в картер.

Конструкция включает внутреннее и наружное кольца, шарики и сепаратор открытого исполнения. Внутреннее кольцо устанавливается на шейку коленвала, а наружное фиксируется в посадочном месте картера. Свободное и равномерное движение шариков между дорожками качения позволяет валу вращаться с небольшим сопротивлением. Состояние подшипника влияет не только на плавность вращения коленвала: чрезмерный люфт, заедание или перекос увеличивают вибрацию и создают нежелательную нагрузку на сопряженные детали двигателя.

Основные параметры

• Назначение: опора коленчатого вала двигателя скутера.
• Размер: 20×52×12 мм.
• Внутренний диаметр: 20 мм.
• Наружный диаметр: 52 мм.
• Ширина: 12 мм.
• Тип конструкции: открытый шариковый подшипник.
• Заявленная применяемость: Honda Dio AF27.
• Обозначение позиции: 2552, исполнение mod.A.

Как проверить соответствие перед ремонтом

При подборе ориентируйтесь одновременно на модель двигателя, место установки и фактические размеры снятой детали. Обозначения Honda Dio и AF27 сами по себе недостаточны, если двигатель ранее ремонтировали или устанавливали другой картер либо коленвал. Измерьте посадочный диаметр шейки вала, диаметр гнезда в картере и ширину подшипника. Для этой позиции требуются значения 20, 52 и 12 мм соответственно. Полезно также сопоставить форму колец и расположение подшипника с демонтированной деталью.

Поводом для проверки опор коленвала становятся непривычный шум со стороны двигателя, заметная вибрация, радиальный люфт, неравномерное или тугое вращение разобранного коленвала, а также следы перегрева и повреждения дорожек качения. Такие признаки нужно оценивать вместе с состоянием посадочных мест, коленвала и сальников: установка новой детали не устранит проблему, если шейка вала или гнездо картера уже имеют критический износ.

Рекомендации по установке

Монтаж выполняют при разобранном картере на очищенные и проверенные посадочные поверхности. На них не должно быть грязи, заусенцев, задиров или остатков поврежденной детали. Подшипник устанавливают без перекоса, используя подходящую оправку или пресс. Усилие прикладывают к тому кольцу, которое садится с натягом: при монтаже на вал — к внутреннему, при установке в корпус — к наружному. Передавать монтажное усилие через шарики нельзя, поскольку это может повредить дорожки качения еще до первого запуска двигателя.

Не следует наносить прямые удары по кольцам или сепаратору. После посадки проверяют правильность положения подшипника, отсутствие перекоса и свободное вращение коленвала в собранном механизме. Работы связаны с разборкой двигателя и точной установкой коленвала, поэтому при отсутствии необходимого инструмента их стоит поручить мастеру. Правильно выбранный размер и аккуратный монтаж помогают восстановить стабильную опору коленвала без повреждения новой детали и посадок картера.
