Задняя рукоятка бензопилы Partner 350/351

Задняя рукоятка для Partner 350/351

Корпусная деталь предназначена для восстановления задней зоны хвата бензопил Partner моделей 350 и 351. Она нужна при трещинах, сколах, деформации или повреждении посадочных участков старой рукоятки. Исправная деталь обеспечивает предусмотренное конструкцией положение руки и служит основой для размещения связанных с задней рукояткой деталей управления. Замена позволяет восстановить штатную геометрию этой части корпуса без подбора случайной универсальной ручки.

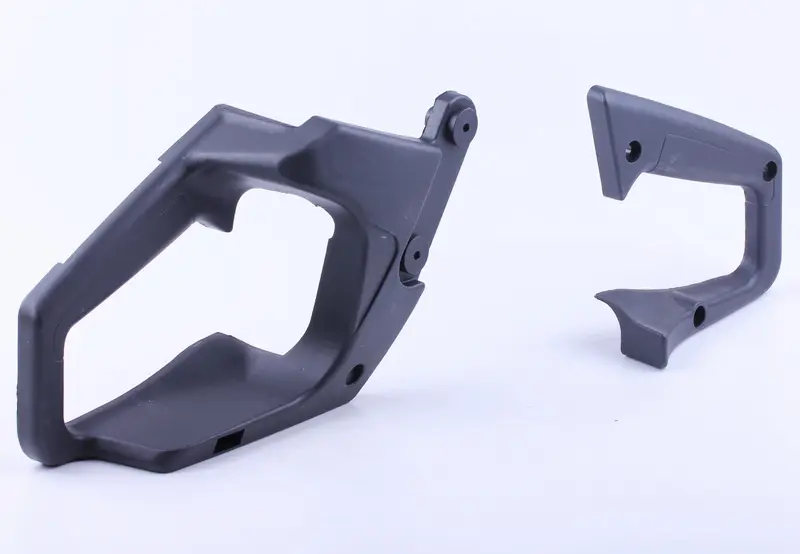

Рукоятка имеет разъемную корпусную конструкцию: основную рамочную часть с широким проемом для хвата дополняет отдельная накладка. На обеих частях предусмотрены отверстия и сформированные посадочные зоны для соединения с бензопилой и между собой. Такая форма рассчитана на конкретную компоновку Partner 350/351, поэтому изделие следует рассматривать именно как модельную корпусную запчасть, а не как ручку общего назначения.

Когда требуется замена

Поводом для ремонта становятся трещины корпуса, отломанные края, поврежденные отверстия крепления, заметная деформация или подвижность рукоятки относительно соседних деталей. Даже небольшой дефект возле крепежной точки способен увеличиваться при нагрузке и вибрации. Если половины корпуса перестали плотно соединяться, крепеж не удерживается в штатном положении либо форма зоны хвата нарушена, поврежденную рукоятку целесообразно заменить, а не стягивать случайными накладками.

Перед заказом определите точную модель бензопилы. Эта позиция заявлена для Partner 350 и Partner 351; похожее цифровое обозначение другой серии не подтверждает совместимость. Дополнительно сопоставьте старую деталь по общему контуру, форме проема, расположению отверстий, выступов, внутренних посадочных зон и месту примыкания к корпусу. Особенно внимательно проверяйте пилы, которые ранее ремонтировались: на них могла быть установлена корпусная часть от иной модификации.

Что проверить перед установкой

• Модель техники: в область подтвержденной применяемости входят бензопилы Partner 350 и 351.
• Форму корпуса: контур основной части и накладки должен соответствовать демонтированной рукоятке.
• Точки крепления: сравните количество и положение отверстий, проушин, выступов и сопрягаемых участков.
• Соседние детали: заранее осмотрите крепеж и компоненты управления, которые связаны с этой частью корпуса и будут перенесены при ремонте.
• Состояние посадочных мест: трещины или деформация на соседних корпусных деталях могут помешать правильной сборке даже с новой рукояткой.

Установку выполняют после полной остановки и остывания бензопилы. Старую рукоятку снимают аккуратно, сохраняя исправный крепеж и фиксируя исходное расположение связанных деталей. При сборке половины корпуса должны соединяться без перекоса и принудительного изгиба, а отверстия — совмещаться без доработки. Если для совпадения приходится сверлить корпус, срезать выступы или сильно стягивать детали винтами, необходимо повторно проверить модель и конфигурацию запчасти.

После монтажа следует убедиться, что рукоятка неподвижна, между соединенными частями нет ненормальных зазоров, а расположенные в этой зоне органы управления перемещаются свободно и возвращаются в предусмотренное положение. До запуска пилы проверьте надежность каждого крепления вручную. Такой порядок помогает отличить ошибку подбора от дефекта соседних деталей и восстановить заднюю часть корпуса Partner 350/351 в штатной конфигурации.
