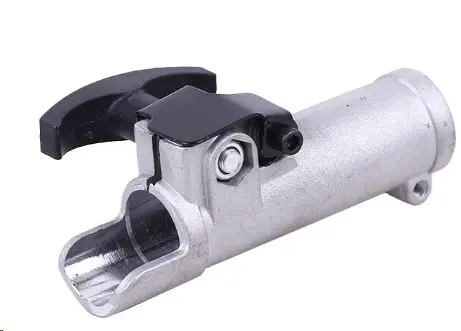

Соединительная муфта штанги мотокосы 26 мм, 9 шлицов

Соединительная муфта штанги мотокосы 26 мм, 9 шлицов

Муфта предназначена для соединения верхней и нижней частей разборной штанги мотокосы. Она удерживает трубы в заданном положении и обеспечивает сопряжение внутренних частей привода через 9-шлицевое соединение. Такой соединитель нужен при ремонте разъемной штанги, когда штатный корпус поврежден, зажим перестал надежно фиксировать трубы либо в месте стыка появился заметный люфт.

Назначение и конструкция

Корпус рассчитан на трубу диаметром 26 мм. Конструкция включает цилиндрическую посадочную часть и верхний откидной зажим, который закрепляет установленную половину штанги. Внутри соединяются приводные части с 9 шлицами. Совместная работа наружного зажима и шлицевого стыка позволяет удерживать секции штанги и передавать вращение от двигателя к нижнему редуктору с режущей оснасткой.

Муфта применяется именно на разборных штангах соответствующего типа. Она не является универсальной для всех мотокос с трубой 26 мм: кроме наружного диаметра необходимо учитывать число шлицов, форму концов обеих секций, расположение фиксатора и исполнение штатного соединителя. Совпадение только одного размера недостаточно для правильной установки.

Что проверить при выборе

Перед заказом снимите размеры со старой детали и осмотрите обе части штанги. Для точного подбора сравнивают несколько параметров:

• Диаметр трубы: посадочное место рассчитано на штангу 26 мм; измерять следует наружный диаметр вставляемой трубы.
• Шлицевое соединение: привод должен иметь 9 шлицов и соответствующую ответную часть с другой стороны стыка.
• Тип штанги: соединитель предназначен для разборной конструкции из верхней и нижней секций.
• Фиксация: нужно сопоставить расположение направляющего отверстия или фиксатора, а также направление верхнего зажима.
• Геометрия посадки: концы труб должны входить без перекоса, а упоры и отверстия должны совпадать со штатной схемой мотокосы.

Если старая муфта треснула, деформировалась или больше не затягивает штангу, продолжение работы может усиливать люфт в месте соединения. Отдельно осматривают приводные окончания: сильно смятые или сорванные шлицы нельзя исправить заменой одного наружного соединителя.

Установка и проверка соединения

Монтаж выполняют на выключенной мотокосе. Сначала очищают концы труб и сопрягаемые части от травы, земли и старых загрязнений. Секции вводят в корпус ровно, без ударов и принудительного перекоса. Шлицевые окончания необходимо совместить до полной посадки; если они не входят, одну секцию слегка поворачивают до совпадения зубьев. Применять силу при несовпавших шлицах нельзя, поскольку это может повредить кромки соединения.

После совмещения секций фиксатор должен занять предусмотренное положение, затем верхний зажим полностью закрывают. Правильно собранный стык не должен самопроизвольно разъединяться. До запуска проверяют отсутствие продольного перемещения, выраженного бокового люфта и проворачивания трубы в корпусе. После первой непродолжительной проверки без нагрузки стоит остановить инструмент и повторно проконтролировать плотность зажима.

Соединительная муфта 26 мм на 9 шлицов подходит для восстановления разборной штанги только при полном совпадении посадки и механизма фиксации. Сверка старого соединителя, диаметра трубы и внутреннего привода помогает подобрать деталь без переделки штанги и получить плотный, правильно собранный стык.
