Рычаг вилки дифференциала КПП 3+1 для мотоблока

Рычаг вилки дифференциала для КПП 3+1

Деталь предназначена для механизма управления дифференциалом в коробке передач мотоблока типа 3+1. Рычаг принимает перемещение от привода управления и передает его вилке, которая взаимодействует с деталями дифференциала. От правильной геометрии этой детали зависит нормальный ход механизма: вал должен свободно поворачиваться в своей посадке, а соединения — передавать усилие без заедания и чрезмерного люфта.

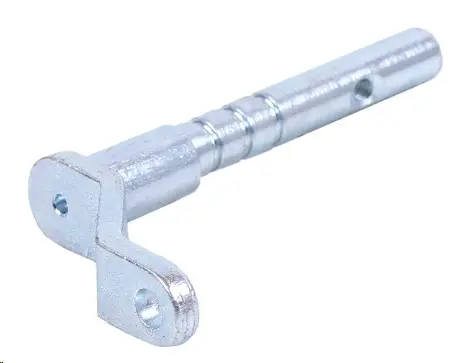

Конструкция включает ступенчатую цилиндрическую ось и изогнутую плоскую часть с отверстиями. На свободном конце оси предусмотрено поперечное отверстие. Такая конфигурация определяет расположение рычага внутри корпуса КПП и способ его соединения с сопряженными деталями. Поскольку внешне похожие рычаги применяются в разных редукторах, обозначение 3+1 следует считать обязательным критерием подбора, а не только общим указанием на назначение запчасти.

Подтвержденные параметры

• Назначение: рычаг вилки дифференциала мотоблока.
• Тип трансмиссии: коробка передач и шестеренчатый редуктор 3+1.
• Габариты: 120 × 66 × 20 мм.
• Наружные диаметры ступенчатой части: 12 и 15 мм.
• Внутренний диаметр отверстия: 8 мм.
• Масса: 143 г.

Как проверить совместимость

Перед заказом сравните деталь с демонтированным рычагом по общей длине и высоте, толщине плоской части, диаметрам участков оси, размеру отверстий и расположению изгиба. Особенно важны расстояния между функциональными точками: даже небольшое отличие может изменить положение вилки или ограничить ход механизма. Также проверьте конструкцию корпуса редуктора и принадлежность коробки к исполнению 3+1. Совпадение только по назначению «рычаг дифференциала» недостаточно, поскольку для КПП других типов используются детали с иной геометрией.

При разборке полезно запомнить положение рычага относительно вилки и наружного привода управления. До монтажа очистите посадочные места и осмотрите сопряженные втулки, отверстия, вилку и крепеж. Изношенная втулка или разбитая посадка способны сохранить люфт даже после установки новой детали. Рычаг должен входить в предусмотренное положение без ударной подгонки, а после сборки — проходить весь расчетный ход без подклинивания и контакта с корпусом.

Когда требуется замена

Проверка рычага актуальна, если управление дифференциалом стало нечетким, увеличился свободный ход привода, механизм перемещается с заеданием либо действие органа управления перестало полностью передаваться вилке. Основанием для замены также служат изгиб оси или плоской части, выработка на посадочных поверхностях, овальность отверстий и повреждение мест соединения. Одновременно следует проверить вилку дифференциала и другие сопряженные компоненты: установка исправного рычага не устранит неисправность, если причина находится в соседней детали.

После монтажа сначала проверьте перемещение механизма вручную при остановленном двигателе. Ход должен быть последовательным, без резких упоров и возвратного закусывания. Затем убедитесь, что крепления зафиксированы, а рычаг не смещается вдоль оси сверх предусмотренного конструкцией зазора. Такой порядок помогает обнаружить ошибку сборки до эксплуатации мотоблока и сохранить правильное взаимодействие деталей КПП.
