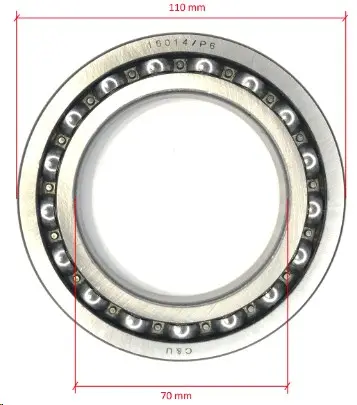

Подшипник 16014/P6 для КПП (3+1), 70×110×13 мм

Подшипник 16014/P6 для коробки передач мотоблока

Однорядный радиальный шариковый подшипник 16014/P6 предназначен для установки в КПП, обозначаемую в подборе запчастей как вариант «3+1». Деталь поддерживает вращающийся вал, воспринимает действующую на посадку нагрузку и уменьшает трение между подвижной и неподвижной частями механизма. Основные присоединительные размеры составляют 70×110×13 мм: диаметр отверстия — 70 мм, наружный диаметр — 110 мм, ширина — 13 мм. Эти параметры необходимо сверить с валом, корпусом и демонтированным подшипником до начала ремонта.

Конструкция включает наружное и внутреннее кольца, один ряд шариков и сепаратор. Исполнение открытое, без защитных шайб и контактных уплотнений. Оно рассчитано на применение в механизме, где способ и периодичность смазывания определяются устройством коробки передач и требованиями ее обслуживания. Подшипник относится к типу с глубокими дорожками качения: основным направлением нагрузки для него является радиальное, при этом такая конструкция также способна воспринимать ограниченную осевую нагрузку. Точные допустимые нагрузки и частоту вращения следует определять по документации конкретного производителя и условиям работы КПП.

Основные параметры

• Обозначение: 16014/P6.
• Тип: однорядный радиальный шариковый подшипник с глубокими дорожками качения.
• Исполнение: открытое.
• Внутренний диаметр: 70 мм.
• Наружный диаметр: 110 мм.
• Ширина: 13 мм.
• Класс точности P6: установленные для этого класса допуски размеров и точности вращения.
• Назначение в карточке: КПП мотоблока в исполнении «3+1».

Как проверить совместимость

Для правильного подбора недостаточно ориентироваться только на наружное сходство детали. Сначала измеряют диаметр посадочного участка вала, отверстие корпуса и доступную ширину посадочного места. Все три значения должны соответствовать размерам 70, 110 и 13 мм. Затем сверяют обозначение 16014, класс точности P6, открытое исполнение и назначение для конкретной модификации КПП. Запись «3+1» относится к варианту коробки передач, однако сама по себе не подтверждает совместимость со всеми мотоблоками, имеющими такое количество передач. У разных моделей могут отличаться корпус, вал, фиксация колец, соседние детали и схема сборки.

При замене полезно оценить не только состояние старого подшипника, но и сопряженные поверхности. Износ посадки на валу или в корпусе, поврежденные стопорные детали, перекос и загрязнение способны вызвать люфт или шум даже после монтажа новой детали. Если на снятом подшипнике присутствует дополнительный суффикс, обозначающий зазор, материал сепаратора или особое исполнение, это отличие также учитывают при подборе. Отсутствие таких данных в названии товара нельзя автоматически считать подтверждением полного совпадения.

Рекомендации по установке

Перед монтажом посадочные места очищают и проверяют на задиры, коррозию и выраженную выработку. Подшипник устанавливают без перекоса, используя оправку подходящего диаметра. Монтажное усилие передают через то кольцо, которое устанавливается с натягом: при посадке на вал воздействуют на внутреннее кольцо, при установке в корпус — на наружное. Нельзя передавать усилие через шарики и дорожки качения, поскольку такая нагрузка при запрессовке может повредить контактные поверхности еще до запуска механизма.

После сборки вал должен вращаться равномерно, без заеданий и заметного осевого либо радиального люфта, не предусмотренного конструкцией КПП. Открытый подшипник обслуживают с применением смазочного материала, предусмотренного изготовителем техники; смешивать несовместимые составы без проверки не следует. Замена оправдана при гуле, хрусте, ощутимом люфте, подклинивании, следах перегрева или повреждении дорожек и шариков. Точная проверка размеров и исполнения перед установкой помогает избежать повторной разборки коробки передач.
