Переходник червячного вала мотокосы Z-9

Переходник червячного вала мотокосы Z-9

Компактная деталь для ремонта редукторного механизма бензокосы. Переходник служит для сопряжения червячного вала с ответной частью механизма и участвует в передаче вращения. Исполнение Z-9 рассчитано на определенную конфигурацию соединения, поэтому запчасть выбирают по форме посадок и полному набору размеров, а не только по внешнему сходству.

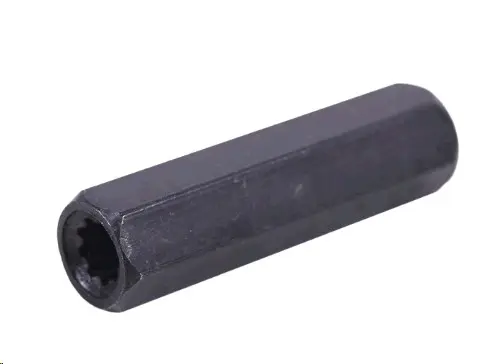

Деталь имеет удлиненный многогранный корпус и внутреннюю посадочную полость. Длина составляет 50,5 мм, размер между противоположными плоскостями — 12,8 мм. Резьбовое соединение выполнено с диаметром 10 мм и шагом 1,25 мм, внутренний диаметр указан как 8/6,5 мм. Масса переходника — 35 г. Эти параметры позволяют заранее сопоставить новую запчасть с демонтированной деталью и сопрягаемыми компонентами редуктора.

Что проверить при подборе

• Исполнение соединения. Обозначение Z-9 должно соответствовать конфигурации ремонтируемого механизма. Проверьте профиль внутренней посадки и количество сопрягаемых выступов на старой детали.
• Длину. Значение 50,5 мм сравнивают с переходником, который был установлен в редукторе. Отличие по длине может изменить глубину посадки.
• Размер корпуса. Расстояние между плоскостями составляет 12,8 мм. Измерять следует именно между двумя противоположными плоскими гранями.
• Резьбовые параметры. Необходимо совпадение диаметра 10 мм и шага 1,25 мм. Один наружный диаметр без проверки шага резьбы не подтверждает совместимость.
• Внутреннюю посадку. Значение 8/6,5 мм указывает на разные размеры внутренних участков. При сравнении учитывайте оба диаметра, форму полости и глубину входа сопрягаемой детали.

Когда требуется замена

Переходник проверяют при разборке редукторной части мотокосы, если соединение получило механические повреждения, грани деформированы, резьба сорвана либо внутренняя посадка перестала плотно сопрягаться с валом. Продолжение работы с поврежденной деталью может сопровождаться люфтом, неравномерным вращением или шумом в зоне редуктора. Перед заменой стоит осмотреть не только сам переходник, но и вал, резьбовую ответную часть и другие контактирующие поверхности: новая запчасть не устранит проблему, если повреждено соседнее сопряжение.

Рекомендации по установке

Монтаж выполняют на остановленной и остывшей мотокосе после исключения случайного запуска двигателя. Посадочные поверхности очищают от загрязнений и остатков износа. Переходник должен входить по своему профилю без забивания, перекоса и принудительного стачивания граней. Резьбовое соединение сначала наживляют вручную: это помогает избежать повреждения витков при несовпадении шага или угла входа.

После сборки проверяют, что соединение установлено на требуемую глубину, не имеет заметного осевого или поперечного люфта и свободно работает при ручном проворачивании механизма в допустимом направлении. Способ фиксации и усилие затяжки выбирают по инструкции конкретной мотокосы или редуктора, поскольку эти требования зависят от конструкции техники.

Для уверенного выбора подготовьте снятый переходник и измерьте его штангенциркулем. Совпадение исполнения Z-9, длины 50,5 мм, размера между плоскостями 12,8 мм, резьбы 10×1,25 и внутренней посадки 8/6,5 мм дает значительно более надежный результат, чем подбор только по марке бензокосы. Это особенно актуально для техники, которая выпускалась в нескольких модификациях редуктора.
